به طور کلی یک کیوسک اطلاع رسانی همانند یک کامپیوتر دارای پردازنده ،هارد،رم،مانیتور و کیبورد می باشد وتمام خصوصیات وکاربردهای یک کامپیوتر را داراست .تفاوت اصلی یک کیوسک ویک کامپیوتر در طراحی ظاهری آنهاست.



انواع کاربری های کیوسک :

1- دانشگاهها:

  • استفاده از کیوسک به عنوان تریبون استاد در کلاسهای دانشگاه
  • استفاده به عنوان تریبون و اتصال آن به ویدئو پرژوکتور در آمفی تئاتر ها جهت ارائه سمینار و کنفرانسها
  • استفاده به عنوان وب کیوسک جهت استفاده از اینترنت در محیط دانشگاه
  • استفاده در کتابخانه دانشگاه جهت جستجوی کتب و رزرو کتب
  • استفاده در واحد صمعی و بصری دانشگاه بعنوان معرفی محصولات و امکان جستجو و همچنین رزرو و امانت بردن آنها
  • استفاده در واحد فرهنگی دانشگاه جهت معرفی انواع اردوها ، اطلاعات تفریحی مکان اردو ، زمان اردو و همچنین امکان رزرو در صورت بودن جا
  • امکان درخواست وام دانشجویی ، تکمیل فرم های مربوطه و همچنین بررسی درخواست و اولویت ها
  • استفاده به عنوان بلوتوث کیوسک جهت ارائه آخرین اخبار بر روی موبایل دانشجویان واستادان
  • امکان رزرو غذا از طریق کیوسک
  • امکان مشاهده کلیه قوانین آموزشی ، واحدهای درسی و پیش نیازها
  • امکان ثبت نام واحد های درسی ، حذف و اضافه واحدها
  • امکان کنترل و مشاهده مشخصات دانشجویان در زمان ورود به دانشگاه ویا خوابگاه بوسیله خواندن اثر انگشت و یا کارت دانشجویی
  • امکان نظر سنجی در رابطه با کیفیت غذا ، رفتار کارمندان ، کیفیت آموزش و ...
  • امکان درخواست جلسه با مسئولین دانشگاه و همچنین طرح شکایات و بررسی روند درخواست هاو یا دریافت پاسخ ها
  • مشاهده نمرات ، واحد ها ، تعداد واحد های پاس شده و .. بوسیله ورود username , password
  • امکان مشاهده کلیه قوانین و آیین نامه های دانشگاه
  • امکان مشاهده نقشه دانشگاه ، مکان دانشکده ها ، معرفی استادان، برد های تخصصی و سایر اطلاعات
  • امکان استفاده از کیوسک بعنوان دستگاهی برای حضور و غیاب دانشجویان دختر در خوابگاه (با کارت و یا اثر انگشت)
  • امکان مشاهده گزارش ساعات کاری ، اضافه کار و کسر کار کارمندان دانشگاه
  • امکان کنترل عکس دانشجویان در زمان ورود به جلسات امتحان
  • امکان ایجاد ارتباط غیر مستقیم بین استاد و دانشجو برای طرح سوالات و دریافت پاسخ آن در روزهای آینده
2- بیمارستان ها ، آزمایشگاه ها و درمانگاه ها:
  • استفاده بعنوان راهنمای طبقات ، معرفی بخشهای مختلف، معرفی پزشکان ، تخصص ایشان ، نقشه بیمارستان
  • دریافت جواب آزمایش
  • اعلام حضورو یا عدم حضور پزشک در مرکز
  • اعلام نتیجه لحظه به لحظه عمل جراحی
  • انجام پذیرش بیمارو ثبت مشخصات توسط همراه بیمار
  • ارائه توضیحات تخصصی و عمومی در رابطه بیماریهای رایج
  • ارائه کلیه بخشنامه ها و قوانین مربوط به بیمارستان ، بیمه های تامین اجتماعی و تکمیلی
  • امکان ارائه صورتحساب برای ترخیص بیمار
  • نمایش لحظه به لحظه اتاق عمل به همراهان بیمار
  • امکان نظر سنجی در رابطه با نحوه عملکرد پرسنل و پزشکان
  • امکان اعلام نظرات ، پیشنهادات و انتقادات و شکایات بصورت بدون واسطه به مدیران بالا مرتبه
  • امکان مشاهده کارکرد پرسنل ، اضافه کار ، کسر کار و مرخصی باقی مانده
3- ارگان ها، سازمان ها، وزارتخانه ها:
  • امکان معرفی انواع بخشنامه ها ، آیین نامه ها و ضوابظ اداری
  • امکان معرفی طبقات ، اتاق ها ، مسئولین ، شرح وظایف پرسنل و گردش کارها
  • امکان استفاده در دبیرخانه جهت پی گیری نامه ها
  • امکان استفاده جهت نظر سنجی و اعلام پیشنهادات و انتقادات و شکایات
  • امکان مشاهده کارکرد و اضافه کار و کسر کار پرسنل
4-فرودگاه ها :
  • استفاده از کیوسک جهت ارائه اطلاعات گردشگری شهرهای ایران ، هتل ها ، مراکز تفریحی
  • استفاده جهت معرفی کامل هتل ها و رزرو اتاق
  • استفاده جهت دریافت قبض آژانس
  • استفاده بعنوان خود پرداز
  • استفاده بعنوان وب کیوسک جهت جستجو در اینترنت
  • معرفی ترمینال های ورودی و خروجی فرودگاه و معرفی خطوط هوایی مختلف و مکان یابی آنها
  • امکان مشاهده اطلاعات پرواز
  • امکان چک کردن موجودی بلیط و تهیه آن و پرداخت از طریق کارت عضو شتاب
  • استفاده جهت تبلیغات
5- هتل ها :
  • امکان استفاده برای معرفی مصور و کامل هتل ، اتاقها ، و امکانات رفاهی آن
  • معرفی کلیه مکانهای گردشگری استان مربوطه
  • اطلاعات کاملی در رابطه بانیاز های مسافر در آن استان از جمله بیمارستانها ، آژانس های مسافر بری ، گردشگاه ها ، نقشه شهر
  • امکان اعلام انتقادات و پیشنهادات
  • امکان گذاشتن پیام برای مسافران در زمان عدم حضور ایشان
  • امکان استفاده بعنوان وب کیوسک
  • امکان مشاهده صورتحساب مشتری توسط خود ایشان از طریق کارت اتاق
  • امکان درخواست و یا رزرو تاکسی سرویس برای مسافر
6-آژانس های مسکن:
  • امکان جستجوی ملک توسط مشتری
  • امکان ثبت مشخصات ملک درخواستی برای تماس های آینده
  • امکان ثبت مشخصات ملک مشتری توسط خودشان جهت فروش و یا اجاره
7-مراکز خرید ، پاساژ های اداری و تجاری :
  • امکان استفاده جهت تبلیغات
  • امکان ورود مشخصات و محصولات کلیه فروشگاه های موجود در مرکز خرید
  • امکان جستجو برای عموم در رابطه با محصولات
  • نمایش نقشه مرکز تجاری
  • امکان نمایش تلفن های اضطراری مربوط به مرکز خرید
8-برج های مسکونی:
  • امکان تبلیغات
  • امکان جستجوی ساکنین بر اساس نام و مشاهده طبقه
  • امکان مشاهده صورت وضعیت مالی ساکنین
  • امکان نظر سنجی در رابطه با کارکرد خدمه ، مدیر ساختمان و یا ساکنین
  • اعلام آیین نامه ها و قوانین مربوط به برج
  • امکان گذاشتن پیغام برای ساکنین
9-نمایندگی های فروش خودرو :
  • نمایش مشخصات فنی انواع خودرو تولید شده توسط کارخانه
  • نمایش تصاویر مربوط به خودروها
  • نمایش شرایط فروش نقدی و اقساطی
  • انجام ثبت نام و تکمیل فرم های مربوطه توسط مشتری
  • امکان پذیرش مشتری جهت سرویس های دوره ای و تعمیرات و ثبت کلیه مشخصات ، شماره گارانتی و کلیه اشکالات خودرو
  • امکان پیگیری وضعیت تعمیرو سرویس خودرو
10- بانک ها
  • مشاهده انواع بخشنامه های مربوط مشتریان
  • مشاهده انواع وام و شرایط تخصیص
  • مشاهده انواع سپرده هاو سودهای بانکی
  • امکان ثبت نام جهت اخذ وام
  • امکان پیگیری درخواست وام
  • امکان دریافت صورت حساب
  • امکان درخواست دسته چک
  • امکان شکایت و انتقاد از نحوه برخورد پرسنل
11- داروخانه ها:
  • امکان تبلیغات
  • ارائه اطلاعات پزشکی
12- تالارهای نمایشی و سینما ها ، آمفی تئاتر ها
  • امکان تبلیغات
  • امکان معرفی تئاتر ها و یا فیلم هایی که اکران خواهند شد
  • امکان معرفی کامل فیلم و یا تئاتر از جمله کارگردان ، بازیگران ، صحنه های از آن ، ارائه نقد های مختلف و ...
  • امکان نظر سنجی در رابطه با فیلم ها و یا تئاتر های اجرا شده
  • امکان نظر سنجی در رابطه با وضعیت سالن ، امکانات ، پرسنل
13- پمپ بنزین ها:
  • امکان مشاهده صورت وضعیت مصرف بنزین
  • امکان اعلام مفقود شدن کارت و درخواست کارت المثنی
14- کتابخانه ها :
  • جستجو کتاب بر اساس نام
  • جستجوی کتاب بر اساس موضوع
  • امکان مشاهده چکیده کتاب
  • امکان درخواست امانت کتاب و یا رزرو آن






UAS



به کمک سیستم یاس کلیه امور مربوط به دانشگاه بصورت متمرکز در یک Database مرکزی قابل ارائه می‌باشد و کلیه اطلاعات افراد و مراکز مستقر در دانشگاه بصورت موثری بر روی سرور مرکزی مستقر می‌گردد.
این سیستم شامل دستگاههای سری ایگل (Eagle)و سری کیمیا و نرم افزارهای مربوطه تحت وب و تحت ویندوز(Application) ، کارت دانشجویی یا پرسنلی وگوشی موبایل می باشد. کلیه افراد عضو یک دانشگاه از جمله دانشجویان و کارمندان،اساتید، مدیران و ... تحت پوشش یاس در می آیند و به کمک اینترنت، شبکه محلی، دستگاه‌ها، کیوسک‌های اطلاع‌رسانی و گوشی موبایل قادر به ارتباط با سیستم دانشگاه خواهند بود. مثلا دانشجو به کمک یک SMS ساده می‌تواند به راحتی ژتون هفته‌های بعد خود را در مدت 30 ثانیه رزرو کند. نرم افزارها در یک سری کاربریهای بلادرنگ و سریع بصورت Exe و در یک سری نیازهای سیستم بصورت تحت وب اجرا گردیده است که ادغام این دو باعث کاملتر شدن سیستم یاس گردیده است.

ویژگی‌های مهم سیستم جامع اتوماسیون دانشگاه University Automation System UAS
  1. انجام کلیه نیازهای دانشجویی از بدو ورود به دانشگاه تا زمان فارغ‌التحصیلی
  2. كاهش نیروی انسانی
  3. کاهش هزینه های جاری دانشگاه بر اساس کاهش نیروی انسانی مرتبط، حذف امور دستی و کاغذی ، افزایش سرعت انجام کار و...
  4. اقدامی موثر در اجرای طرح شهر الکترونیک
  5. تسریع در رسیدگی و انجام امور
  6. قابل ارائه و پیگیری بودن درخواست ها در هر زمان و هر مكان
  7. مدیریت بهتر و راحت تر دانشگاه
  8. جلوگیری از مراجعات غیر ضروری و كاهش ازدحام دانشجویان به دانشگاه در مواردی از قبیل انتخاب واحد ، ثبت نام خوابگاه ، رزرو غذا ، مشاهده نمرات و ...
  9. كاهش مراجعه حضوری اساتید به دانشگاه در مواردی از قبیل اعلام نمرات ، رزرو غذا ، تشكیل كلاسهای آنلاین ، اعلام تشكیل نشدن كلاس به دانشجویان و ...
  10. كاهش مراجعه حضوری كارمندان در مواردی مانند ثبت نام ها
  11. اطلاع رسانی كامل به والدین از وضعیت آموزشی ، انضباطی ، مالی ، اسكان و نحوه تردد و غیره بطور كاملا اتوماتیك و آنلاین
  12. مبتنی بر وب و عدم محدودیت به زمان و مکان در انجام كلیه امور دانشگاهی
  13. عدم نیاز به ثبت مجدد اطلاعات در سیستم های مختلف ( اساتید ، دانشجویان ، والدین ، پرسنل ، كاربران و ... )
  14. ارتقاء سطح کیفیت خدمات آموزشی دانشگاه
  15. پارامتریك بودن سیستم ها



اتوماسیون کتابخانه جهان‌گستر سیستیم است شامل نرم افزار و تجهیزاتی مانند بارکد اسکنر و دستگاه کتابخانه که هدف از آن مکانیزه کردن فرایند کتابداری است. نرم افزار کتابخانه شامل 2 بخش مدیریت سیستم و اعضاء می‌باشد. بخش مدیریت این نرم‌افزار، یك سیستم یكپارچه خدمات كتابخانه به منظور ساماندهی به كتب، پایان نامه‌ها، مقاله‌ها از طریق فهرست نویسی آنها می‌باشد. كه در نتیجه آن ، دسترسی اسناد مذكور از طریق جستجوی آنها فراهم می‌شود. در این بخش كلیه اطلاعات پایه، لازم و ضروری اعم از مشخصات اعضاء ، كتب ، پایان نامه ها و مقالات وارد سیستم می‌شود. بخش اعضاء قابلیت رزرو كتاب، جستجوی كتاب، مشاهده لیست كتابهای موجود، درخواست سند جدید در صورت عدم وجود آن سند و ... را دارد.

این سیستم در نهایت سعی در استفاده از کارت هوشمند بجای بلیط کاغذی و هوشمند نمودن تردد اتوبوسها در سطح شهر و همچنین مدیریتی یکپارچه بر کلیه امور مربوط به حمل و نقل مسافر دارد. با توجه به افزایش جمعیت در شهرها و همچنین افزایش آلاینده ها و ترافیک وسایل نقلیه در کلان شهرها و یا حتی در شهرهای با جمعیت متوسط، سیستمی جامع و موثر جهت مدیریت وسایل حمل و نقل عمومی به شدت مورد نیاز می باشد. مخصوصا در مورد ایران که کشوری در حال رشد می باشد و مدیران آن بصورت مداوم در حال گسترش کمی و کیفی ناوگان خود می باشند.
اکنون اتوبوسها و وسایل حمل و نقل عمومی که آسایش مسافران را از لحاظ سرما و گرما و سرعت در حمل و نقل و مخصوصا مجهز به سیستم های مدیریت الکترونیکی تامین نمایند، به شدت مورد نیاز می باشند. در سایر کشورهای دنیا سیستم های جامع مدیریت اتوبوسرانی چندین سال است که بومی شده و مورد استفاده قرار گرفته است، به نحوی که مردم برای صرفه جویی در مصرف بنزین و راحتی استفاده از این وسایل حمل و نقل عمومی، استفاده از آنرا به خوبی پذیرفته اند.


شرکت جهان گستر نیز با توجه به سابقه زیاد خود در اجرای سیستم های بزرگ اتوماسیون، مخصوصا در دانشگاهها و سازمانهای بزرگ، سیستمی کارامد با تکیه به ایده های خود و نیازهای اتوبوسرانی های ایران و فرهنگ مردم ایران تولید نمود. مطمئن هستیم که به کمک سجا، ناوگان اتوبوسرانی قادر خواهند بود از لحاظ کیفیت ارائه خدمات به مسافران و همچنین بحث امنیت مسافران و همچنین هزینه، به محبوبیت ممتازی دست یابد و حتی از آژانس و تاکسی نیز نزد مردم محبوب تر گردد.به عبارتی با سجا، سجایای ناوگان بیشتر می گردد.
هدف نهایی سجا، مدیریت هوشمند سیستم های اتوبوسرانی بوده، به نحوی که کلیه تصمیمات بصورت اتوماتیک و نهایت هوشمندی توسط سیستم گرفته شده و اپراتور فقط برای امور پشتیبانی نیاز خواهد بود.مانند هواپیمایی، که مدیریت پرواز آن، به سیستم اتوپایلت سپرده می شود.

این سیستم هم اکنون در اتوبوسرانی‌های کاشان، کرمان و رشت با موفقیت پیاده سازی شده است.

مزایای سیستم اتوماسیون اتوبوسرانی جهان‌گستر :

  • صرفه‌جویی در هزینه‌های سازمان اتوبوسرانی
  • تسهیل در استفاده از اتوبوس برای مسافران
  • نظارت و کنترل بهتر و تهیه آمار دقیق‌تر از مسافران
  • مدیریت و برنامه‌ریزی هر چه بهتر خطوط اتوبوسرانی



در این سیستم یک کارت عضویت بدون تماس هوشمند در اختیار افراد قرار میگیرد و به کمک دستگاه ها و ادوات مربوطه ، فرد میتواند وارد مجموعه شده و هر ورزشی را که مورد نظر داشته باشد انتخاب نماید ، هزینه استفاده از سالن از موجودی وی کسر میگردد. در ضمن با همین کارت امکان استفاده از کمدهای رختکن و همچنین خرید از بوفه و .... را پیدا می‌کند.
اگر سانس یا ساعت ورود برای شخص غیر مجاز باشد ، اجازه ورود داده نخواهد شد .همچنین امکان نظارت و کنترل توسط مدیران مجموعه به راحتی قابل اعمال بوده و گزارشات مفید و موثر آن راهنمای خوبی برای مدیران خواهد بود.

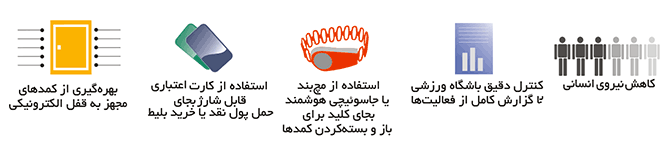

مزایای استفاده از سیستم اتوماسیون باشگاهی/اعتباری شرکت امنیتی آفاق گستر زرینه :






امکانات قفل الکترونیکی اثرانگشتی

  • دارای سنسور نوری اثر انگشت
  • دارای کنترل از راه دور
  • طراحی ظریف و زیبا
  • ظرفیت تا 100 اثر انگشت
  • زمان تشخیص اثر انگشت کمتر از یک ثانیه
  • ولتاژ ورودی 6 ولت
  • کاربری راحت و آسان
  • امکان عملکرد در

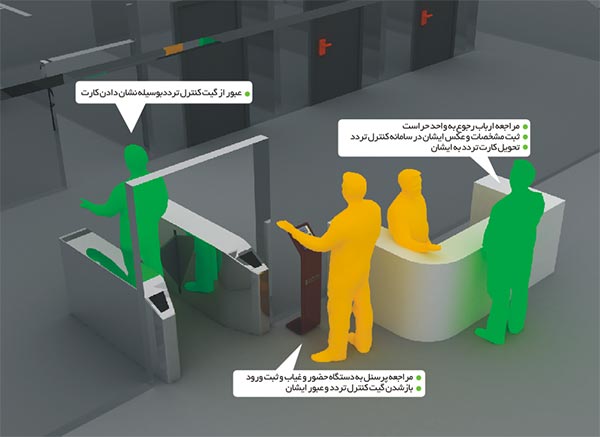

با استفاده از سامانه کنترل تردد، می‌توان با وارد کردن اطلاعات مراجعین در هنگام ورود به مرکز و همزمان، گرفتن عکس فرد بصورت اتوماتیک، یک کارت به مراجعه کننده داد و مکان‌‌هایی که فرد مجاز به تردد می‌باشد را مشخص نمود.
با قرارگیری گیت‌ةای کنترل تردد در مسیرهای عبوری، امکان جلوگیری از مراجعه به اماکن غیرمجاز فراهم می‌شود. این اطلاعات به مدت نامحدود در سیستم وجود داشته و بصورت online در دسترس مدیران قرار می‌گیرد.




مزایای استفاده از سیستم کنترل تردد جهان‌گستر :
  • جلوگیری از تردد افراد غیرمجاز
  • کنترل قابل دسترسی
  • جلوگیری از اردحام جمعیت
  • کاهش بکارگیری نیروی انسانی
  • کاهش هزینه‌ها

سیستم اتوماسیون کنترل تردد پارکینگ امکان نظارت دقیق بر روند تردد خودروها را  از گیت خودرو  ، در سازمانها ، پارکینگهای عمومی و.... فراهم می سازد . همچنین سیستم این توانایی را دارد که علاوه بر ثبت تردد خودروها ، تردد افراد را بصورت لحظه ای و همزمان در اختیار مدیران قرار دهد .
در پارکینگهای عمومی انجام کلیه محاسبات ریالی جهت ورود و خروج و میزان توقف خودرو توسط سامانه راهبند وگیت راهبند کنترل شده و امکان نظارت تصویری جهت تطبیق خودروهای ورودی و خروجی فراهم شده است .


سیستم پارکینگ هوشمند در یک نگاه :



ویژگی‌های اتوماسیون پارکینگ جهان‌گستر :

  • قابلیت کنترل تردد خودرو و مدیریت همزمان چندین راهبند ورودی و خروجی توسط سیستم جامع مدیریت پارکینگ
  • عدم نیاز به اپراتور در صورت استفاده از سامانه کنترل پارکینگ به صورت اعتباری(شارژ دوره ای کارتها)
  • امکان گزارشگیری لحظه ای از وضعیت پارکینگ عمومی (ظرفیت پُرو خالی، مشخصات خودروهای داخل پارکینگ و ...)
  • امکان ساختن لیست سیآه و عدم مجوز ورود به خودروها همراه با آلارم روی نرم‌افزار
  • امکان تطبیق عکس هنگام ورود و هنگام خروج خودرو توسط اپراتور جهت جلوگیری از سرقت و سوء استفاده
  • امکان استفاده از سیستم خود محاسب پارکینگ بدون نیاز به کامپیوتر
  • ارتباط Online و کارکرد تحت شبکه
  • امکان ثبت حضور و غیاب پرسنل هنگام ورود و خروج با خودرو
  • قابلیت ایجاد پارکینگ مکانیزه با استفاده از یک دستگاه پارکینگ و ریدر برد بلند RFID به همراه راه بند اتوماتیک
  • 12 ماه گارانتی

دستگاه حضور و غیاب

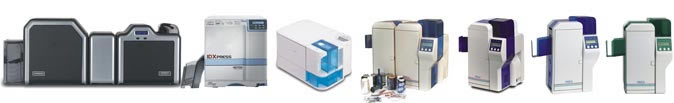

سیستم چاپ کارت شناسایی امکان چاپ بر روی انواع کارتهای PVC و یا هوشمند را فراهم می‌نماید. امکان کدگذاری کارتها توسط این سیستم امنیت بالایی را جهت عدم سوء استفاده های احتمالی بوجود می‌آورد. شرکت جهان‌گستر با داشتن نمایندگی سه شرکت بزرگ Nisca, IDxpress و Fargo بالاترین کیفیت چاپ را ارائه می‌کند.

موارد استفاده دستگاه PVC Card Printer :
کارت پرسنلی – کارت حضوروغیاب – کارت اعتباری – کارت رستوران – کارت دانشجویی – کارت گارانتی – کارت تخفیف – کارت پارکینگ – کارت باشگاه ورزشی – کارت فرهنگی و آموزشی – کارت هدیه – کارت میهمان


ویژگی‌های پرینترهای چاپ کارت ارائه شده توسط آفاق گستر زرینه :



taghzieh01

- ابعاد دستگاه 23 × 22  ×  7.5  سانتی متر- وزن دستگاه 1150 گرم - سخنگو (امکان پخش صدا براي داشتن ژتون ، ورود و خروج ، هشدار و ...)- صفحه نمایش رنگی 256 × 128   (4 برابر سایر LCD ها) - قابليت نمايش ميزان شارژ باطري ، وضعيت ارتباطي دستگاه  و ساير اطلاعات - بدنه دستگاه از جنس پلي آميد 6.6 ، ضد ضربه (با تحمل وزن تا 300کيلوگرم)- صفحه کليد Membrane ، ضد آب ، مقاوم در برابر ضربه - باطري داخلي 7 ساعت کارکرد مداوم هنگام قطع برق- نگهداري نامحدود اطلاعات حافظه ساعت و تاريخ در صورت اتمام شارژ باطري- ارتباط با کامپيوتر از طريق  Wireless, LAN ,RS232 ,RS485 , Flash memory- امکان Update و ارتقاء BIOS سيستم از طريق کامپيوتر (بدون هزینه)- امکان استفاده از تمامي کارتها : بارکد ، مغناطيس ، بدون تماس (Contactless ) ، هوشمند (Mifare)- امکان استفاده از کارتهاي انحصاري ساير شرکتها- قابليت نصب اثر انگشت - کارکرد در حالت Off-line , On-line و همزمان به طور هوشمند - امکان اتصال به چراغ راهنما، درب بازکن ، گيت ورود و خروج ، بلند گو و ...

مزایای سیستم اتوماسیون تغذیه

* کاهش آمار پخت به میزان 30 درصد

- کاهش نیروی انسانی- حذف هزینه های ناشی از چاپ ، توزیع و فروش ژتون- تسریع و دقت صد در صد در عملیات توزیع غذا- حذف مراجعات حضوری جهت دریافت ژتون- مشخص شدن آمار دقیق طبخ پیش از پخت - مشخص شدن آمار دقیق توزیع غذا به شکل لحظه ای- جلوگیری از سوء استفاده افراد غیر مجاز- حذف عملیات مربوط به تبادل پول و کاهش خطای انسانیtaghzieh02

سيستم اتوماسيون تغذيه

سيستم هاي اتوماسيون سالن هاي غذا خوري مبتني بر کارت هاي اعتباري يکي از محصولات شرکت سيتکس مي باشد که با حذف ژتون فرآيند خريد و توزيع غذا را مديريت مي کند. ارائه گزارشات دقيق و سريع از تعداد غذاهاي رزروشده ، تحويل داده شده ، وضعيت سالن هاي غذا خوري ، گزارشات مالي و صدها گزارش ديگر  باعث شده است اين محصول همواره مورد توجه مديران برجسته قرار گيرد. از انجا که اين محصول با تحقيق بر روي نياز دانشگاه ها، مراکز نظامي ، بيمارستان ها و مراکز ديگر ايجاد شده است پاسخگوي نياز تمامي این مراکز است. این سیستم متشکل از سه بخش رزرو ، تحویل و افزایش اعتبار می باشد. در این سیستم به هر شخص یک کارت اختصاص داده می شود که توسط کارت می تواند عملیات رزرو  و دریافت غذا را در سیستم انجام داده و برای استفاده های متوالی و پرداخت هزینه های غذا کارت خود را شارژ نماید. هر بخش از سامانه های مختلفی برای انجام عملیات تشکیل شده است که می توان هر کدام یا ترکیبی از آنها را انتخاب نمود.

رزرو غذا

- رزرو از طریق دستگاه رزرو غذا - رزرو غذا از طریق اینترنت- رزرو غذا از طریق SMS

تحويل غذا

-تحویل از طریق دستگاه تحویل غذا و سه چراغی- تحویل از طریق دستگاه تحویل غذا و فیش پرینترافزايش اعتبار

-افزایش اعتبار از طریق دستگاه افزایش اعتبار- افزایش اعتبار از طریق اینترنت (کارت بانک های عضو شتاب)- افزایش اعتبار از طریق  POS بانکیtaghzieh03

دستگاه رزرو غذا

این دستگاه جایگزین متصدی ژتون فروش شده و افراد با مراجعه به این دستگاه می توانند غذای مورد نظر خود را در روزهای مختلف رزرو نمایند.

- امکان رزرو انواع وعده ها : صبحانه ، نهار ، شام ، سحري ، افطاري و ...- امکان  رزرو غذا تا 20 هفته بعد - امکان رزرو در سلف سرويسهاي مختلف- امکان تعيين زمان مجاز براي رزرو و امکان پس دادن غذاي رزرو شده قبل از بسته شدن آمار غذا- نمايش نام ، نام خانوادگي ، شماره دانشجويي يا پرسنلي و ميزان اعتبار هر فرد در صفحه نمايش - نمایش جدول هفتگی رزرو غذا به همراه تاریخ هفته جاری در صفحه نمایش- صفحه نمايش بزرگ ، وضوح بالا در نور آفتاب- امکان انتخاب و رزرو چند نوع غذا و دسر براي هر وعده (عادي ، رژيمي و ...)- امکان کپي غذاي رزرو يک هفته به هفته هاي بعد - امکان چاپ و صدور ژتون براي غذاهاي رزرو شده - امکان رزرو دسته جمعي و گروهي

دستگاه تحويل غذا

این دستگاه در کنار آشپز و محل توزیع غذا نصب شده و با نزدیک شدن کارت به دستگاه رزرو یا عدم رزرو غذا در روز مورد نظر را اعلام می کند.

- امکان اعلام تائيد رزرو غذا به صورتهاي زير :taghzieh05

1- نمايش پيغام غذا دارد بر روي

LCD -2 امکان اتصال به چاپگر و صدور فيش

3- پخش صداي ملودي

4- اتصال به سه چراغي و روشن شدن چراغ - امکان تحويل چند وعده غذا به صورت همزمان (صبحانه و شام ، سحري و افطار و ...)- امکان تحويل غذا در حالت Offline  (قطع ارتباط با کامپيوتر )- قابليت تحويل غذا بدون نياز به برق و کامپيوتر- امکان تحويل غذاي کارتهاي گروهي (اتاق هاي خوابگاه ، هتل ها و ...)- اعلام وضعيت 19 نفر آخر که کارت کشيده اند - امکان تحويل دسر ، سالاد ، نوشابه و ...- امکان تحويل چند نوع غذا ( کباب ، قيمه و ...) و  گزارش گيري جداگانه- نمايش کل غذاي تحويلي به آشپز به صورت لحظه اي بر روي صفحه نمايش دستگاه- نمايش تعداد غذاي باقيمانده براي تحويل- قابليت تعريف کارتهاي مخصوص گزارش گيري براي آشپز

دستگاه افزايش اعتبار

این دستگاه در کنار اپراتور سیستم نصب می شود. با کشیده شدن کارت روی دستگاه اطلاعات شخص روی صفحه نمایش اپراتور و دستگاه به نمایش در می آید و اپراتور می تواند مبلغ موجود در کارت شخص را افزایش دهد و نتیجه نهایی به عنوان رسید روی صفحه نمایش دستگاه به نمایش در می آید.

- نمايش مبلغ اعتبار موجود در کارت شخصي روی صفحه نمایش- نمايش ميزان افزايش اعتبار واعتبار نهايي - امکان چاپ فيش رسيد به نام فرد مورد نظر و اپراتور افزايش دهنده- امکان افزايش اعتبار از طريق فيش بانکي (وارد نمودن کد فيش مربوطه)- امکان گزارش گيري ازتمامي عملياتهاي افزايش اعتبار اشخاص

رزرو از طريق اينترنت

گسترش استفاده از اینترنت باعث رویکرد استفاده از این سامانه در سیستم های اتوماسیون تغذیه شده است. اینترنت به عنوان یکی از در دسترس ترین رسانه ها برای رزرو غذا به حساب آید. به هر شخص یک کد کاربری و رمز عبور اختصاص می یابد که با استفاده از آن می تواند از هر نقطه کشور به وب سایت مراجعه کرده و  غذای خود را رزرو نماید .

- انجام عمليات رزرو غذا در هر کجاي کشور و به طور شبانه روزي- وجود کد کاربري و رمز عبور براي هر شخص و امنيت بالاي سيستم- استهلاک پايين دستگاه رزرو و کاهش مراجعه مستقیم به دستگاه- جلوگيري از ايجاد صف هاي طولاني- امکان گذاشتن اطلاعيه ها بر روي وب سايت توسط  اپراتور سیستم- قابليت مشاهده منوي غذاها هنگام رزرو - قابليت تغيير کلمه عبور در وب سايت و توسط خود شخص - دارا بودن تمامي امکانات دستگاه رزرو- قابليت مشاهده ميزان اعتبار و صورتحساب غذاهاي رزرو شده- سرور کاملا مستقلtaghzieh07

رزرو از طريق sms

با توجه به فراگیری تلفن همراه این سامانه شیوه ای مطلوب و در دسترس برای رزرو غذا می باشد. رزرو از طر یق پtaghzieh08 یام کوتاه امکان رزرو غذا را در هر لحظه از شبانه روز و در هر کجای کشور مهیا می سازد.

- امکان رزرو غذا از طریق تمامی سیم کارتهای تلفن همراه و تمامی گوشی های موجود در بازار- عدم نیاز به هر گونه بستر ارتباطی مانند سیم کشی ، شبکه- امکان رزرو غذا برای هفته ها و وعده های مختلف  در سلف های مختلف - رزرو غذا از هر نقطه کشور در هر لحظه- رزرو غذا با یک متن ساده و در یک SMS- ارسال SMS نتیجه رزرو غذا  به صورت لیست غذاهای رزرو شده  در پاسخ به SMS  كاربر - ارسال SMS به دانشجو در صورت وجود هر گونه مشکل ( رمز عبور اشتباه, تاریخ اعتبارکارت, نداشتن اعتبار و ...)- دارای تمامی قابلیت های دستگاه رزرو- سرویس آنلاین 24 ساعته

افزايش از طريق POS بانكي

این سیستم پرداخت دستی پول به اپراتور را حذف نموده و امکان واریز مستقیم وجوه از حساب کاربرtaghzieh09ان به حساب سازمان را فراهم می سازد.

- حذف عملیات پرداخت دستی پول به اپراتور جهت افزایش اعتبار- استفاده از کارتهاي شتاب جهت افزايش اعتبار - واريز مستقيم پول به حساب سازمان - ارائه فيش رسيد براي عمليات مربوطه - امکان افزايش اعتبار در تمامي ساعات  - دقت و امنيت در عمليات

افزايش اعتبار از طريق کارتهای بانکی عضو شتاب

یکی از راهکارهای بسیار نوین شرکت جهت حل شدن مشکلات افزایش اعتبار و حذف پرداخت مستقیم پول و کاهش نیروی انسانی،  افزایش اعتبار با استفاده از کارت های عضو شتاب و از طریق اینترنت می باشد. با استفاده از این سیستم کاربر به راحتی می تواند با مراجعه به اینترنت شماره کارت بانکی و  و رمز کارtaghzieh10 ت خود را وارد کرده و پس از تایید مبلغ مورد نظر از حساب بانکی كاربر کسر و مستقیما به حساب سازمان واریز می شود و در همان لحظه اعتبار وی نیز در سیستم اتوماسیون تغذی ه افزایش می یابد و دیگر نیازی به دریافت مستقیم وجوه توسط  اپراتور و یا مراجعه كاربران به بانک جهت واریز فیش نخواهد بود. ضمنا این سیستم منطبق با تمامی کارت های عضو شتاب می باشد.

- حذف پرداخت مستقیم وجه نقد و واريز مستقيم وجوه از حساب كاربر به حساب سازمان- منطبق با تمامی کارت های عضو شتاب : ملی، ملت ، صادرات، تجارت ، رفاه، کشاورزی، سامان ، پارسیان و ...- عدم نیاز به حساب بانکی مستقل - امنيت بسيار بالاي سيستم در پرداخت- امکان افزايش اعتبار 24 ساعته از سراسر کشور- عدم نياز به مراجعه حضوري فرد به سازمان برای افزایش اعتبار- جلوگيري از ايجاد صف هاي طولاني- قابليت گزارش گيري مبالغ واريزي از طريق بانک و نرم افزار تغذیه

نرم افزار اتوماسيون تغذيه

اين نرم‌افزار از اصلي ترين بخش هاي سيستم اتوماسيون تغذيه بوده و كاربرد آن مديريت سيستم، كنترل كاركرد دستگاهها و گزارش‌گيري از سيستم اتوماسيون تغذيه مي باشtaghzieh11د.

- بانک اطلاعاتي SQL Server  - پلت فرم Delphi 7 - امنیت بسیار بالای نرم افزار و بانک اطلاعاتی- قابليت ايجاد گروههاي فردي مختلف براي رزرو غذا و اعمال محدوديت هاي مورد نظر- تحت شبکه ( چند کامپيوتر به صورت همزمان ) بدون محدوديت كاربر- ايجاد کاربران متعدد و اختصاص سطح دسترسي خاص به هر کاربر- امکان کنترل ، ايجاد و محدوديت هاي زماني و گروهي براي رزرو ، روز فروش و تحويل غذا- امکان تعريف ساعات تحويل غذا و اعمال محدوديت به صورت بسيار گسترده - امکان تعريف برنامه غذايي روزهاي هفته در نرم افزار - نمايش اطلاعات تمامي افراد به صورت همزمان و امکان چاپ اطلاعات- امکان تعريف انواع غذا ها با قيمت هاي متفاوت براي هر گروه فردي - پشتيبان گيري و بازيابي اطلاعات بسيار ساده از طريق نرم افزار- داراي سيستم انبار داري کامل - گزارشگيري بسيار متنوع :گزارش مالي ، گزارش مقدار فروش و تحويل ، اعتبار کارت هاي افراد غير مجاز ، عملکرد اپراتورها و صدها گزارش ديگر - امکان گزارش گيري پويا ( ايجاد گزارش دلخواه توسط مدير سيستم )- گزارش گيري لحظه اي از تعداد غذاهاي تحويلي و روز فروش -- قابليت صدور كارت شارژ كنترل توزيع غذا در تمامي سلف ها به صورت آنلاين، به تفكيك دستگاه - گزارشگيري از طريق اينترنت و ...دستگاه تريا

- قابل استفاده در بوفه دانشگاه ها ، سالن هاي غذا خوري ، اداره جات ، رستوران ها ، سلف اساتيد و ...- عدم نياز به رزرو غذا از قبل - قابليت تعريف غذاها و دسرهاي متنوع و مختلف برروي دستگاه- قابليت سفارش و انتخاب غذا و دسر هاي تعريف شده بر روي دستگاه در محل - امکان پرينت فيش با توجه به خريد انجام شده- قابليت محاسبه قيمت هاي متفاوت براي گروههاي فردي مختلف- امکان احتساب يارانه براي گروههاي خاص- امکان خريد غذاي ميهمان

فيش پرينت

- پرینت گرمایی لیزری- عدم نياز به تعويض جوهر (تنها تعويض کاغذ )- پهناي فيش 80  ميلي متر , برش اتوماتيک - تحت شبکه ، RS232، LPT، USB

تابلو روان

- قابليت استفاده در سالن غذا خوري و ... جهت اطلاع رساني - قابليت نمايش عدد ، ساعت ، تاريخ و متن مورد نظر- قابل اتصال به سيستم اتوماسيون جهت نمايش تعداtaghzieh12د غذاهاي خورده شده ، باز بودن يا نبودن روزفروش و ...

پرينتر چاپ كارت fargo hd 5000

- رزولوشن 300dpi- كيفيت رنگ 16/7 ميليون رنگ- چاپ گرمايي غير مستقيم- سرعت چاپ 113 كارت در ساعت تمام رنگي- حافظه 16MB- سيستم عامل: Win XP/ 2000/2003 Server- ارتباط USB 2.0/ Ethernet - چاپ چهاررنگ روي انواع كارتهاي Mifare, Contactless, PVC, Magnet - قابليت چاپ UV براي محافظت از چاپ كارت - قابليت چاپ از روي بانك اطلاعاتي

كيوسكهاي اطلاع رساني

کیوسک های اطلاع رسانی ابزاری بسیار مناسب جهت ارایه انواع خدمات الکترونیک می باشند. با توجه به قابلیت های گسترده این محصول می توان برای کاربرد های زیادی مانند : رزرو غذا ، توزیع غذا و مانیتورینگ،  نظر سنجی غذا ، برنامه غذایی،  اطلاع رسانی ، راهنمای سیستم، شارژ کارت  ،  نوبت دهی و دهها طرح و برنامه دیگر در زمینه های مختلف را نام برد. کیوسک های اطلاع رسانی از  بدنه، صفحه نمایش و Touch ، PC  و تجهیزات جانبی تشکیل شده است. با توجه به استفاده پر کاربرد کیوسک در تمامی بخش ها از تجهیزات بسیار پیشرفته و صنعتی استفاده شده است.

بدنه

- بدنه فلزی ساخت کشور تایوان با کیفیت ساخت بسیار بالا و رنگ دو پوششه کوره ای مقاوم در برابر حرارت، نور، رطوبت و ...- طراحی بسیار زیبا و متنوع با رنگ های متنوع و قابل انتخاب توسط مشتری- ایستایی و پایداری بسیار بالا در محل قرار گیری - قابلیت نصب صفحه کلید و موس TrackBall استیل- درب های قفل شونده جهت کنترل دسترسی به بخش های مختلف سیستم- امکان نصب چاپگرهای متنوع - بدنه همراه با اسپیکر و آمپلی فایر

-2 Touch  و صفحه نمایش

- مانیتور LCD 17 اینچ با کنتراست و رزولوشن بالا- Touch صنعتی با ضخامت 6 میلی متر از نوع  SAW آکوستیک ( 8wire ) کاملا  outdoor - ضد ضربه با فابلیت ضربه پذیری پتک یک کیلوگرمی از فاصله یک متری- ضد خش ، عدم خش پذیری در برابر اجسام نوک تیز مانند پیچ گوشتی، سوزن ، خ.دکار و ...- ضد حرارت و برودت، مقاوم در برابر حرارت های بالا نظیر فندک اتمی و سرمای زیر صفر- وضوح بسیار بالا و قابل تنظیم

PC

بسته به انتخاب کاربر در سه مدل زیر عرضه می گردد:

taghzieh14





لوازم جانبی

- امکان نصب کیبرد و موس استیل ( بسته به مدل انتخابی) - امکان نصب WebCam  و میکروفن ( همه مدل ها)- امکان نصب انواع کارت خوان مغناطیس ، بدون تماس، هوشمند- امکان نصب سنسور اثر انگشت- امکان نصب پرینترهای حرارتی با عرض 80  میلی متر تا A4 - امکان نصب انواع گوشی تلفن ( بسته به مدل انتخابی) - امکان نصب UPStaghzieh15 داخلیtaghzieh16









سيستم حضور و غياب و کنترل تردد خوابگاه

کنترل تردد دانشجویان در خوابگاه به خصوص در خوابگاه خواهران همواره از مسایل پر دردسر بوده است. حضور و غیاب دانشجویان در ساعات پایانی شب برای مسئولین بسیار وقت گیر و عموما بدون دقت کافی است. سیستم حضور و غیاب خوابگاه دانشجویان از یک دستگاه حضور و غیاب و  نرم افزار تشکیل شده است که دانشجویان هنگام ورود یا خروج از خوابگاه به وسیله کارت و یا اثر انگشت تردد خود را ثبت می نمایند. اطلاعات تردد به صورت  Online قابل مشاهده بوده و با استفاده از نرم افزار می توان از وضعیت حضور یا غیبت افراد اطلاع حاصل نمود. قابلیت اتصال به گیت و درب بازکن در دستگاهها، امکان کنترل تردد برای افراد مجاز را نیز فراهم می سازد.

taghzieh17

- ثبت و پردازش اطلاعات مربوط به دانشجويان خوابگاه ها ، ساختمان ها ، اتاق ها و ...- امکان تعریف ساعات مجاز ورود و خروج هر خوابگاه به ش کل مجزا- ثبtime-attendance03ت و کنترل ورود و خروج دانشجويان و مهمانان خوابگاه- ثبت مجوز برای ترددها و غیبت های غیر موجه- ثبت و کنترل حضور و غياب دانشجويان با در نظر گرفتن غيبت هاي مجا ز - قابليت اتصال دستگاه به درب بازکن و گیت تردد - قابليت عکس برداري از دانشجويان هنگام تردد (جلوگيري از تقلب )- قابليت ثبت نوع تردد دانشجويان شامل ( دانشگاه ، خ ريد ، ميهماني ، تفريح و...)- قابليت گزارش گيري از تردد هاي دانشجو در فواصل زماني مختلف جهت اطلاع والدين - نمايش تصويري و مشخصات دانشجو به صورت Online هنگام تردد به مسئول خوابگاه - قابليت شناسايي افراد غير مجاز هنگام تردد و اجازه تردد به افراد ميهمان - امکان گزارش گيري هاي متنوع مانند تعداد حاضريت ، غايبين ، خروج هاي ناق ص و ...- قابليت اتصال به نرم افزار مديريت خوابگاه - قابليت تعريف 10/000 اثر انگشت روي دستگاه - قابليت اتصال به شبكه، RS232 - داراي حافظه داخلي جهت ذخيره سازي اطلاعات تا 10/000 ركورد تردد- داراي باطري داخلي ( 7 ساعت كاركرد مداوم هنگام قطع برق )


taghzieh01

- ابعاد دستگاه 23 × 22  ×  7.5  سانتی متر- وزن دستگاه 1150 گرم - سخنگو (امکان پخش صدا براي داشتن ژتون ، ورود و خروج ، هشدار و ...)- صفحه نمایش رنگی 256 × 128   (4 برابر سایر LCD ها) - قابليت نمايش ميزان شارژ باطري ، وضعيت ارتباطي دستگاه  و ساير اطلاعات - بدنه دستگاه از جنس پلي آميد 6.6 ، ضد ضربه (با تحمل وزن تا 300کيلوگرم)- صفحه کليد Membrane ، ضد آب ، مقاوم در برابر ضربه - باطري داخلي 7 ساعت کارکرد مداوم هنگام قطع برق- نگهداري نامحدود اطلاعات حافظه ساعت و تاريخ در صورت اتمام شارژ باطري- ارتباط با کامپيوتر از طريق  Wireless, LAN ,RS232 ,RS485 , Flash memory- امکان Update و ارتقاء BIOS سيستم از طريق کامپيوتر (بدون هزینه)- امکان استفاده از تمامي کارتها : بارکد ، مغناطيس ، بدون تماس (Contactless ) ، هوشمند (Mifare)- امکان استفاده از کارتهاي انحصاري ساير شرکتها- قابليت نصب اثر انگشت - کارکرد در حالت Off-line , On-line و همزمان به طور هوشمند - امکان اتصال به چراغ راهنما، درب بازکن ، گيت ورود و خروج ، بلند گو و ...

مزایای سیستم اتوماسیون تغذیه

* کاهش آمار پخت به میزان 30 درصد

- کاهش نیروی انسانی- حذف هزینه های ناشی از چاپ ، توزیع و فروش ژتون- تسریع و دقت صد در صد در عملیات توزیع غذا- حذف مراجعات حضوری جهت دریافت ژتون- مشخص شدن آمار دقیق طبخ پیش از پخت - مشخص شدن آمار دقیق توزیع غذا به شکل لحظه ای- جلوگیری از سوء استفاده افراد غیر مجاز- حذف عملیات مربوط به تبادل پول و کاهش خطای انسانیtaghzieh02

سيستم اتوماسيون تغذيه

سيستم هاي اتوماسيون سالن هاي غذا خوري مبتني بر کارت هاي اعتباري يکي از محصولات شرکت سيتکس مي باشد که با حذف ژتون فرآيند خريد و توزيع غذا را مديريت مي کند. ارائه گزارشات دقيق و سريع از تعداد غذاهاي رزروشده ، تحويل داده شده ، وضعيت سالن هاي غذا خوري ، گزارشات مالي و صدها گزارش ديگر  باعث شده است اين محصول همواره مورد توجه مديران برجسته قرار گيرد. از انجا که اين محصول با تحقيق بر روي نياز دانشگاه ها، مراکز نظامي ، بيمارستان ها و مراکز ديگر ايجاد شده است پاسخگوي نياز تمامي این مراکز است. این سیستم متشکل از سه بخش رزرو ، تحویل و افزایش اعتبار می باشد. در این سیستم به هر شخص یک کارت اختصاص داده می شود که توسط کارت می تواند عملیات رزرو  و دریافت غذا را در سیستم انجام داده و برای استفاده های متوالی و پرداخت هزینه های غذا کارت خود را شارژ نماید. هر بخش از سامانه های مختلفی برای انجام عملیات تشکیل شده است که می توان هر کدام یا ترکیبی از آنها را انتخاب نمود.

رزرو غذا

- رزرو از طریق دستگاه رزرو غذا - رزرو غذا از طریق اینترنت- رزرو غذا از طریق SMS

تحويل غذا

-تحویل از طریق دستگاه تحویل غذا و سه چراغی- تحویل از طریق دستگاه تحویل غذا و فیش پرینترافزايش اعتبار

-افزایش اعتبار از طریق دستگاه افزایش اعتبار- افزایش اعتبار از طریق اینترنت (کارت بانک های عضو شتاب)- افزایش اعتبار از طریق  POS بانکیtaghzieh03

دستگاه رزرو غذا

این دستگاه جایگزین متصدی ژتون فروش شده و افراد با مراجعه به این دستگاه می توانند غذای مورد نظر خود را در روزهای مختلف رزرو نمایند.

- امکان رزرو انواع وعده ها : صبحانه ، نهار ، شام ، سحري ، افطاري و ...- امکان  رزرو غذا تا 20 هفته بعد - امکان رزرو در سلف سرويسهاي مختلف- امکان تعيين زمان مجاز براي رزرو و امکان پس دادن غذاي رزرو شده قبل از بسته شدن آمار غذا- نمايش نام ، نام خانوادگي ، شماره دانشجويي يا پرسنلي و ميزان اعتبار هر فرد در صفحه نمايش - نمایش جدول هفتگی رزرو غذا به همراه تاریخ هفته جاری در صفحه نمایش- صفحه نمايش بزرگ ، وضوح بالا در نور آفتاب- امکان انتخاب و رزرو چند نوع غذا و دسر براي هر وعده (عادي ، رژيمي و ...)- امکان کپي غذاي رزرو يک هفته به هفته هاي بعد - امکان چاپ و صدور ژتون براي غذاهاي رزرو شده - امکان رزرو دسته جمعي و گروهي

دستگاه تحويل غذا

این دستگاه در کنار آشپز و محل توزیع غذا نصب شده و با نزدیک شدن کارت به دستگاه رزرو یا عدم رزرو غذا در روز مورد نظر را اعلام می کند.

- امکان اعلام تائيد رزرو غذا به صورتهاي زير :taghzieh05

1- نمايش پيغام غذا دارد بر روي

LCD -2 امکان اتصال به چاپگر و صدور فيش

3- پخش صداي ملودي

4- اتصال به سه چراغي و روشن شدن چراغ - امکان تحويل چند وعده غذا به صورت همزمان (صبحانه و شام ، سحري و افطار و ...)- امکان تحويل غذا در حالت Offline  (قطع ارتباط با کامپيوتر )- قابليت تحويل غذا بدون نياز به برق و کامپيوتر- امکان تحويل غذاي کارتهاي گروهي (اتاق هاي خوابگاه ، هتل ها و ...)- اعلام وضعيت 19 نفر آخر که کارت کشيده اند - امکان تحويل دسر ، سالاد ، نوشابه و ...- امکان تحويل چند نوع غذا ( کباب ، قيمه و ...) و  گزارش گيري جداگانه- نمايش کل غذاي تحويلي به آشپز به صورت لحظه اي بر روي صفحه نمايش دستگاه- نمايش تعداد غذاي باقيمانده براي تحويل- قابليت تعريف کارتهاي مخصوص گزارش گيري براي آشپز

دستگاه افزايش اعتبار

این دستگاه در کنار اپراتور سیستم نصب می شود. با کشیده شدن کارت روی دستگاه اطلاعات شخص روی صفحه نمایش اپراتور و دستگاه به نمایش در می آید و اپراتور می تواند مبلغ موجود در کارت شخص را افزایش دهد و نتیجه نهایی به عنوان رسید روی صفحه نمایش دستگاه به نمایش در می آید.

- نمايش مبلغ اعتبار موجود در کارت شخصي روی صفحه نمایش- نمايش ميزان افزايش اعتبار واعتبار نهايي - امکان چاپ فيش رسيد به نام فرد مورد نظر و اپراتور افزايش دهنده- امکان افزايش اعتبار از طريق فيش بانکي (وارد نمودن کد فيش مربوطه)- امکان گزارش گيري ازتمامي عملياتهاي افزايش اعتبار اشخاص

رزرو از طريق اينترنت

گسترش استفاده از اینترنت باعث رویکرد استفاده از این سامانه در سیستم های اتوماسیون تغذیه شده است. اینترنت به عنوان یکی از در دسترس ترین رسانه ها برای رزرو غذا به حساب آید. به هر شخص یک کد کاربری و رمز عبور اختصاص می یابد که با استفاده از آن می تواند از هر نقطه کشور به وب سایت مراجعه کرده و  غذای خود را رزرو نماید .

- انجام عمليات رزرو غذا در هر کجاي کشور و به طور شبانه روزي- وجود کد کاربري و رمز عبور براي هر شخص و امنيت بالاي سيستم- استهلاک پايين دستگاه رزرو و کاهش مراجعه مستقیم به دستگاه- جلوگيري از ايجاد صف هاي طولاني- امکان گذاشتن اطلاعيه ها بر روي وب سايت توسط  اپراتور سیستم- قابليت مشاهده منوي غذاها هنگام رزرو - قابليت تغيير کلمه عبور در وب سايت و توسط خود شخص - دارا بودن تمامي امکانات دستگاه رزرو- قابليت مشاهده ميزان اعتبار و صورتحساب غذاهاي رزرو شده- سرور کاملا مستقلtaghzieh07

رزرو از طريق sms

با توجه به فراگیری تلفن همراه این سامانه شیوه ای مطلوب و در دسترس برای رزرو غذا می باشد. رزرو از طر یق پtaghzieh08 یام کوتاه امکان رزرو غذا را در هر لحظه از شبانه روز و در هر کجای کشور مهیا می سازد.

- امکان رزرو غذا از طریق تمامی سیم کارتهای تلفن همراه و تمامی گوشی های موجود در بازار- عدم نیاز به هر گونه بستر ارتباطی مانند سیم کشی ، شبکه- امکان رزرو غذا برای هفته ها و وعده های مختلف  در سلف های مختلف - رزرو غذا از هر نقطه کشور در هر لحظه- رزرو غذا با یک متن ساده و در یک SMS- ارسال SMS نتیجه رزرو غذا  به صورت لیست غذاهای رزرو شده  در پاسخ به SMS  كاربر - ارسال SMS به دانشجو در صورت وجود هر گونه مشکل ( رمز عبور اشتباه, تاریخ اعتبارکارت, نداشتن اعتبار و ...)- دارای تمامی قابلیت های دستگاه رزرو- سرویس آنلاین 24 ساعته

افزايش از طريق POS بانكي

این سیستم پرداخت دستی پول به اپراتور را حذف نموده و امکان واریز مستقیم وجوه از حساب کاربرtaghzieh09ان به حساب سازمان را فراهم می سازد.

- حذف عملیات پرداخت دستی پول به اپراتور جهت افزایش اعتبار- استفاده از کارتهاي شتاب جهت افزايش اعتبار - واريز مستقيم پول به حساب سازمان - ارائه فيش رسيد براي عمليات مربوطه - امکان افزايش اعتبار در تمامي ساعات  - دقت و امنيت در عمليات

افزايش اعتبار از طريق کارتهای بانکی عضو شتاب

یکی از راهکارهای بسیار نوین شرکت جهت حل شدن مشکلات افزایش اعتبار و حذف پرداخت مستقیم پول و کاهش نیروی انسانی،  افزایش اعتبار با استفاده از کارت های عضو شتاب و از طریق اینترنت می باشد. با استفاده از این سیستم کاربر به راحتی می تواند با مراجعه به اینترنت شماره کارت بانکی و  و رمز کارtaghzieh10 ت خود را وارد کرده و پس از تایید مبلغ مورد نظر از حساب بانکی كاربر کسر و مستقیما به حساب سازمان واریز می شود و در همان لحظه اعتبار وی نیز در سیستم اتوماسیون تغذی ه افزایش می یابد و دیگر نیازی به دریافت مستقیم وجوه توسط  اپراتور و یا مراجعه كاربران به بانک جهت واریز فیش نخواهد بود. ضمنا این سیستم منطبق با تمامی کارت های عضو شتاب می باشد.

- حذف پرداخت مستقیم وجه نقد و واريز مستقيم وجوه از حساب كاربر به حساب سازمان- منطبق با تمامی کارت های عضو شتاب : ملی، ملت ، صادرات، تجارت ، رفاه، کشاورزی، سامان ، پارسیان و ...- عدم نیاز به حساب بانکی مستقل - امنيت بسيار بالاي سيستم در پرداخت- امکان افزايش اعتبار 24 ساعته از سراسر کشور- عدم نياز به مراجعه حضوري فرد به سازمان برای افزایش اعتبار- جلوگيري از ايجاد صف هاي طولاني- قابليت گزارش گيري مبالغ واريزي از طريق بانک و نرم افزار تغذیه

نرم افزار اتوماسيون تغذيه

اين نرم‌افزار از اصلي ترين بخش هاي سيستم اتوماسيون تغذيه بوده و كاربرد آن مديريت سيستم، كنترل كاركرد دستگاهها و گزارش‌گيري از سيستم اتوماسيون تغذيه مي باشtaghzieh11د.

- بانک اطلاعاتي SQL Server  - پلت فرم Delphi 7 - امنیت بسیار بالای نرم افزار و بانک اطلاعاتی- قابليت ايجاد گروههاي فردي مختلف براي رزرو غذا و اعمال محدوديت هاي مورد نظر- تحت شبکه ( چند کامپيوتر به صورت همزمان ) بدون محدوديت كاربر- ايجاد کاربران متعدد و اختصاص سطح دسترسي خاص به هر کاربر- امکان کنترل ، ايجاد و محدوديت هاي زماني و گروهي براي رزرو ، روز فروش و تحويل غذا- امکان تعريف ساعات تحويل غذا و اعمال محدوديت به صورت بسيار گسترده - امکان تعريف برنامه غذايي روزهاي هفته در نرم افزار - نمايش اطلاعات تمامي افراد به صورت همزمان و امکان چاپ اطلاعات- امکان تعريف انواع غذا ها با قيمت هاي متفاوت براي هر گروه فردي - پشتيبان گيري و بازيابي اطلاعات بسيار ساده از طريق نرم افزار- داراي سيستم انبار داري کامل - گزارشگيري بسيار متنوع :گزارش مالي ، گزارش مقدار فروش و تحويل ، اعتبار کارت هاي افراد غير مجاز ، عملکرد اپراتورها و صدها گزارش ديگر - امکان گزارش گيري پويا ( ايجاد گزارش دلخواه توسط مدير سيستم )- گزارش گيري لحظه اي از تعداد غذاهاي تحويلي و روز فروش -- قابليت صدور كارت شارژ كنترل توزيع غذا در تمامي سلف ها به صورت آنلاين، به تفكيك دستگاه - گزارشگيري از طريق اينترنت و ...دستگاه تريا

- قابل استفاده در بوفه دانشگاه ها ، سالن هاي غذا خوري ، اداره جات ، رستوران ها ، سلف اساتيد و ...- عدم نياز به رزرو غذا از قبل - قابليت تعريف غذاها و دسرهاي متنوع و مختلف برروي دستگاه- قابليت سفارش و انتخاب غذا و دسر هاي تعريف شده بر روي دستگاه در محل - امکان پرينت فيش با توجه به خريد انجام شده- قابليت محاسبه قيمت هاي متفاوت براي گروههاي فردي مختلف- امکان احتساب يارانه براي گروههاي خاص- امکان خريد غذاي ميهمان

فيش پرينت

- پرینت گرمایی لیزری- عدم نياز به تعويض جوهر (تنها تعويض کاغذ )- پهناي فيش 80  ميلي متر , برش اتوماتيک - تحت شبکه ، RS232، LPT، USB

تابلو روان

- قابليت استفاده در سالن غذا خوري و ... جهت اطلاع رساني - قابليت نمايش عدد ، ساعت ، تاريخ و متن مورد نظر- قابل اتصال به سيستم اتوماسيون جهت نمايش تعداtaghzieh12د غذاهاي خورده شده ، باز بودن يا نبودن روزفروش و ...

پرينتر چاپ كارت fargo hd 5000

- رزولوشن 300dpi- كيفيت رنگ 16/7 ميليون رنگ- چاپ گرمايي غير مستقيم- سرعت چاپ 113 كارت در ساعت تمام رنگي- حافظه 16MB- سيستم عامل: Win XP/ 2000/2003 Server- ارتباط USB 2.0/ Ethernet - چاپ چهاررنگ روي انواع كارتهاي Mifare, Contactless, PVC, Magnet - قابليت چاپ UV براي محافظت از چاپ كارت - قابليت چاپ از روي بانك اطلاعاتي

كيوسكهاي اطلاع رساني

کیوسک های اطلاع رسانی ابزاری بسیار مناسب جهت ارایه انواع خدمات الکترونیک می باشند. با توجه به قابلیت های گسترده این محصول می توان برای کاربرد های زیادی مانند : رزرو غذا ، توزیع غذا و مانیتورینگ،  نظر سنجی غذا ، برنامه غذایی،  اطلاع رسانی ، راهنمای سیستم، شارژ کارت  ،  نوبت دهی و دهها طرح و برنامه دیگر در زمینه های مختلف را نام برد. کیوسک های اطلاع رسانی از  بدنه، صفحه نمایش و Touch ، PC  و تجهیزات جانبی تشکیل شده است. با توجه به استفاده پر کاربرد کیوسک در تمامی بخش ها از تجهیزات بسیار پیشرفته و صنعتی استفاده شده است.

بدنه

- بدنه فلزی ساخت کشور تایوان با کیفیت ساخت بسیار بالا و رنگ دو پوششه کوره ای مقاوم در برابر حرارت، نور، رطوبت و ...- طراحی بسیار زیبا و متنوع با رنگ های متنوع و قابل انتخاب توسط مشتری- ایستایی و پایداری بسیار بالا در محل قرار گیری - قابلیت نصب صفحه کلید و موس TrackBall استیل- درب های قفل شونده جهت کنترل دسترسی به بخش های مختلف سیستم- امکان نصب چاپگرهای متنوع - بدنه همراه با اسپیکر و آمپلی فایر

-2 Touch  و صفحه نمایش

- مانیتور LCD 17 اینچ با کنتراست و رزولوشن بالا- Touch صنعتی با ضخامت 6 میلی متر از نوع  SAW آکوستیک ( 8wire ) کاملا  outdoor - ضد ضربه با فابلیت ضربه پذیری پتک یک کیلوگرمی از فاصله یک متری- ضد خش ، عدم خش پذیری در برابر اجسام نوک تیز مانند پیچ گوشتی، سوزن ، خ.دکار و ...- ضد حرارت و برودت، مقاوم در برابر حرارت های بالا نظیر فندک اتمی و سرمای زیر صفر- وضوح بسیار بالا و قابل تنظیم

PC

بسته به انتخاب کاربر در سه مدل زیر عرضه می گردد:

taghzieh14





لوازم جانبی

- امکان نصب کیبرد و موس استیل ( بسته به مدل انتخابی) - امکان نصب WebCam  و میکروفن ( همه مدل ها)- امکان نصب انواع کارت خوان مغناطیس ، بدون تماس، هوشمند- امکان نصب سنسور اثر انگشت- امکان نصب پرینترهای حرارتی با عرض 80  میلی متر تا A4 - امکان نصب انواع گوشی تلفن ( بسته به مدل انتخابی) - امکان نصب UPStaghzieh15 داخلیtaghzieh16









سيستم حضور و غياب و کنترل تردد خوابگاه

کنترل تردد دانشجویان در خوابگاه به خصوص در خوابگاه خواهران همواره از مسایل پر دردسر بوده است. حضور و غیاب دانشجویان در ساعات پایانی شب برای مسئولین بسیار وقت گیر و عموما بدون دقت کافی است. سیستم حضور و غیاب خوابگاه دانشجویان از یک دستگاه حضور و غیاب و  نرم افزار تشکیل شده است که دانشجویان هنگام ورود یا خروج از خوابگاه به وسیله کارت و یا اثر انگشت تردد خود را ثبت می نمایند. اطلاعات تردد به صورت  Online قابل مشاهده بوده و با استفاده از نرم افزار می توان از وضعیت حضور یا غیبت افراد اطلاع حاصل نمود. قابلیت اتصال به گیت و درب بازکن در دستگاهها، امکان کنترل تردد برای افراد مجاز را نیز فراهم می سازد.

taghzieh17

- ثبت و پردازش اطلاعات مربوط به دانشجويان خوابگاه ها ، ساختمان ها ، اتاق ها و ...- امکان تعریف ساعات مجاز ورود و خروج هر خوابگاه به ش کل مجزا- ثبtime-attendance03ت و کنترل ورود و خروج دانشجويان و مهمانان خوابگاه- ثبت مجوز برای ترددها و غیبت های غیر موجه- ثبت و کنترل حضور و غياب دانشجويان با در نظر گرفتن غيبت هاي مجا ز - قابليت اتصال دستگاه به درب بازکن و گیت تردد - قابليت عکس برداري از دانشجويان هنگام تردد (جلوگيري از تقلب )- قابليت ثبت نوع تردد دانشجويان شامل ( دانشگاه ، خ ريد ، ميهماني ، تفريح و...)- قابليت گزارش گيري از تردد هاي دانشجو در فواصل زماني مختلف جهت اطلاع والدين - نمايش تصويري و مشخصات دانشجو به صورت Online هنگام تردد به مسئول خوابگاه - قابليت شناسايي افراد غير مجاز هنگام تردد و اجازه تردد به افراد ميهمان - امکان گزارش گيري هاي متنوع مانند تعداد حاضريت ، غايبين ، خروج هاي ناق ص و ...- قابليت اتصال به نرم افزار مديريت خوابگاه - قابليت تعريف 10/000 اثر انگشت روي دستگاه - قابليت اتصال به شبكه، RS232 - داراي حافظه داخلي جهت ذخيره سازي اطلاعات تا 10/000 ركورد تردد- داراي باطري داخلي ( 7 ساعت كاركرد مداوم هنگام قطع برق )


دستگاه حضور و غیاب



سیستم اتوماسیون حضور و غیاب

با توجه به مشکلات مدیران در زمینه حضوروغیاب وکنترل تردد پرسنل ، این شرکت اقدام به تولید سیستم حضورو غیاب نمود تا بتواند کمکی در راه رفع مشکلات مدیران کشور نماید.نرم افزارهای تحت win وتحت web ، امکان کنترل حضورو غیاب را از هر نقطه وزمانی فراهم می سازد. ما در این قسمت سایت تلاش نموده ایم آنچه که شما از یک سیستم حضورغیاب نیاز دارید را به ساده ترین شکل در اختیارتان بگذاریم. سیستم حضوروغیاب ویا ساعت کارت زنی (جایگزین دستگاه های تایمکس) این امكان را برای مدیران فراهم می کند که درهر زمان با دسترسی به اطلاعات ورودوخروج افراد در بخشهای مختلف سازمان ، از حضور پرسنل و همچنین چگونگی رفت و آمد ایشان اطلاع حاصل نمایند . به کمك این سیستم در زمان ورودو خروج هر فرد، تمامی مشخصات پرسنلی به همراه عكس وی برای ملاحظه مسئول مربوطه بر روی مانیتور نمایش داده می شود. این سیستم با توجه به دارا بودن قابلیت محاسبه مرخصی و مأموریت پرسنل بر اساس شیفتهای مختلف کاری، از محاسبات دستی جلوگیری کرده و این توانائی را دارد که علاوه بر ارائه میزان کسر کار، تأخیر، غیبت، اضافه کار و مرخصی، با انواع سیستمهای حقوق و دستمزد مرتبط گردد.

ویژگیهای سیستم حضور و غیاب جهان گستر






سنسور نوری ضدخش غیر قابل تقلب حضور وغیاب امکان ارتباط بین دستگاه حضوروغیاب وتغذیه ارتباط کاملا بیسیمWIFI بدون نیاز به کابل کشی نرم افزار تحت ویندوز وشبکه حضورو غیاب رایگان (TCP/IP)
امکان ارسال گزارش از طریق SMS به موبایل مدیر نصب و آموزش رایگان در تهران 6ماه تعویض در ابتدای گارانتی 24ماه گارانتی دستگاه حضور و غیاب و سنسوراثرانگشت



این سیستم مجموعه‌ای از نرم‌افزار /سخت افزار، مبتنی بر كارت های بدون تماس هوشمند می باشد.

اهداف طراحی سیستم اتوماسیون تغذیه :
1- بهینه نمودن روال پرداخت و دریافت پول
2- بهینه نمودن روال رزرواسیون
3- بهینه نمودن روال تحویل غذا
4- افزایش راندمان کار سلف سرویس و واحد اداره تغذیه مراکز آموزشی/دانشگاهی و سازمان ها

مزایای سیستم :
1- حذف هزینه چاپ ژتون
2- حذف مشکلات ناشی از تهیه پول خرد
3- استفاده بهینه از نیروی انسانی
4- جلوگیری ازایجاد صف های طولانی جهت پرداخت پول ، رزرو غذا و دریافت غذا
5- جلوگیری از سوء استفاده افراد غیرمسئول در سلف سرویس
6- کاهش کمی آمار طبخ غذا
7- جلوگیری ازجابجایی پول نقد
8- جلوگیری‌ازمراجعات غیر ضروری دانشجویان
9- جلوگیری‌از پخت‌ غذای ‌مازاد باتوجه‌ به‌دسترسی به آماردقیق
توجیه اقتصادی سیستم اتوماسیون تغذیه :

به طور میانگین در مراكز آموزشی که این سیستم نصب و راه اندازی شده (در مقایسه با زمانی که سیستم فروش ژتون کاغذی برقرار بوده) ماهیــانه بین 20% تا 40% كاهش هزینه ها را در بر داشته است. به عبارت دیگر این سیستم ظرف چند ماه هزینه خود را از محل صرفه جوئیها ، به مركز بازمیگرداند. به عنوان مثال اگر دانشگاهی روزانه 500 پرس غذا پخت داشته باشد ، با این سیستم و با در نظر گرفتن 20% صرفه جویی و با احتساب یارانه هر پرس غــذا (12.000 ریال) می‌توان شاهد موارد زیر بود :


= (میزان یارانه) ریال 12.000 × (تعداد كاهش پخت روزانه) 100 محاسبه 20% درصد(پخت روزانه) 500
(مبلغ صرفه جویی روزانه) 1.200.000 ریال

= (صرفه جویی روزانه)1.200.000 × (تعداد روزهای مفیـد در ماه)25
(هزینه صرفه جویی شده در ماه) 30.000.000 ریال


سود حاصل از كاهش مصرف اقلامی كه دولت با قیمت بسیار نازل در اختیار مراكز قرار میدهد ، كاهش هزینه خرید اقلامی كه آزاد تهیه میگردد ، جلوگیری از هدر رفتن مستقیم نقدینگی و همچنین هزینه چاپ ژتون و حذف نیروی انسانی تمام وقت را میتوان به ارقام فوق اضافه نمود. با توجه به هزینه اجرای این سیستم در مراكز مختلف و با توجه به پراكندگی سلف سرویس‌ها ، بطور میانگین حداكثر ظرف مدت 2 ماه هزینه‌های خود را جبران می کند .

سیستم اتوماسیون تغذیه در مراكز به دو روش قابل استفاده می‌باشد :
1- سفارش غذا از طریق سیستم رزرواسیون غذا
در این روش كابران از هفته‌های قبل یا روز قبل نسبت به رزرو غذای مورد نظر خود اقدام نموده پس از رزرو به محل توزیع غذا مراجعه خواهند نمود.
2- سفارش غذا از طریق سامانه رستورانی (تریا) – رزرو و دریافت غذا به صورت online
در این روش كاربران در هر وعده می توانند به سلف سرویس مراجعه كرده و از بین غذاهای موجود در سلف اقدام نمایند.


سیستم جامع اتوماسیون تغذیه سلف سرویس و صدور ژتون


این سیستم، مجموعه‌ای نرم افزاری و سخت افزاری مبتنی بر کارت ‌های بدون تماس هوشمند  بوده و هدف از طراحی و اجرای این سیستم ، بهینه نمودن روال پرداخت و دریافت پول ، رزرواسیون و تحویل غذا می باشد.
این سیستم با ارائه گزارشات متنوع آماری و ریالی مربوط به سلف سرویس، باعث افزایش راندمان کار چشمگیر در سلف سرویس و واحد اداره تغذیه مراکز شده است.
از جمله امکانات این سیستم می‌توان به افزایش اعتبار از طریق کارت ‌های عضو شتاب ، افزایش اعتبار از طریق اینترنت، رزرو غذا از طریق دستگاه رزرو غذا، رزرو غذا از طریق اینترنت و رزرو غذا از طریق ارسال sms می‌توان اشاره نمود.
برای مراکزی که هیچ گونه بستر ارتباطی ندارند می‌توان با استفاده از دستگاه تحویل غذای سیار به افرادی که غذا رزرو نموده اند غذا تحویل داد.
در راستای تحقق شعار یک کارت  برای تمام امور ، با ارائه کارت ‌های اعتباری هوشمند  چند منظوره عملا امکان استفاده از سایر سیستم‌ها در موسسات فراهم شده است.



در اماکن و ساختمانها در مواقع تعطیلی وعدم فعالیت جهت کنترل و حفاظت در برابر ورود غیر مجاز به ساختمان و اطلاع دادن به نگهبان و به صدا در آوردن آژیر خطر در صورت بروز سرقت سیستمهایی نصب  می گردد که قادرند حرکت انسان را توسـط سنسورهایی تشخیس داده و با گزارش دادن آن به یک مرکز کنترل الکترونیکی باعث به صدا در آمدن آژیرها و تلفن زدن به افراد یا محلهای از پيش تعیین شده جهت جلوگیری از سرقت شوند. تجهيزات اصلی كه در اين سیستمهاي اعلام سرقت مورد استفاده قرار ميگيرند به شرح زیر می باشند:

 ·      دتکتورهای حرکتی (Motion detector)(sensor)

·      دتکتورهای شکستن شیشه (Glass break Detector )

·      آژیرها (siren) (sounder)

·      تلفن کننده (dialler)

·      سیستم کنترل از راه دور (remote control)

·      با طریهای اضطراری(back up battery)

·      تابلو كنترل مرکزی (control panel)

دتکتورهای حرکتی

از این دتکتورها که به عنوان سنسور مادون قرمز یا چشمی نیز یاد می شود و در سیستمهای اعلام سرقت برای تشخیص حرکت در یک منطقه مشخص که تحت پوشش دید چشمی قرار دارد استفاده می گردد . از آنجا که بدن موجودات زنده به دلیل وجود حرارت از خـود اشعه مادون قرمز (infrared) پخش می کند از این خاصیت برای تشخیص حرکت در این سنسورها استفاده شده است. قسمت اصلی سنسورها از یک ماده کریستالی به ابعاد 4/3 ×1 میلی متر تشکیل شده است که در اثر برخورد اشعه مادون قرمز روی آن یک شارژ سطحی ایجاد می شود و هرگونه تغییرات در مقدار اشعه تابیده شده بر روی این ماده  باعث تغییر شارژ الکتریکی آن شده وسیگنالی ایجاد میشود .در عمل از دو عدد ماده کریستالی که به صورت متقابل وبا فاصله يك ميليمتر بسته شده اند استفاده می گردد تــا نویزهای حاصل از برخورد نور خورشید يا لرزش و تغییر دما خنثی شوند این دو عنصر با مداری مشابه شکل زیر به یک ترانزیستورFET بسته می شوند ودر مجموع یک عنصر 3 پایه برای اتصال به تقویت کننده و مقایسه کننده ایجاد می شود. روی سنسورها   دریچه ای برای محدود کردن مقدار اشعه ورودی از جنس پلی اتیلن  شفاف وجود  دارد.  به این عنصر سه پایه که دارای دو المان حساس به اشعه مادون قرمز می باشد   PIR (Passiveinfrared)یا سنسور PYRO  گفته می شود این عنصر به یک برد الکترونیکی  (P.C.B) برای تقویت و مقایسه سیگنال اتصال می یابد در صورت تغییر در مقدار اشعه و تشخیص حرکت توسط سنسور مدار الکترونیکی یک رله را تحریک می کند که از کنتاکت این رله برای اتصال به مرکز کنترل یا هر وسیله حفاظتی دیگر جهت اطلاع دادن استفاده می گردد.  مجموعه مدار وسنسور در داخل یک قـاب قرار می گیردکه جلوی قاب دارای پنجره ای به شکل خاص می باشد وظیفه این پنجره تمرکز اشعـه مادون قرمز  رویPIR است و مانند یک عدسی محدب در هم شکسته می باشد و به آن (Fresnel lens ) گفته می شود. بعد از اتصال سیمهای لازم به مدار الکترونیکی و بستن قاب سنسور آنرا توسط پایــــه های خاصی       (bracket)که می توانند در جهات مختلف حرکت کنند روی سقف یا دیوار نصب می کنند . بعد از نصب چشمی در محل وارتفاع مناسب زاویه دید چشمی را تنظیم کرده وسپس مفصل پایه را محکم می کنند.


سیستمهای آنتن مرکزی



 در ساختمان هایی که تعداد زیادی گیرنده تلویزیونی وجود دارد (مانند هتل ها و برج های مسکونی) در صورتی که بخواهیم برای هر گیرنده یک آنتن مجزا نصب نماییم مشکلاتی مانند موارد ذکر شده در زیر بروز خواهند کرد:

• محدودیت فضایی پشت بام برای نصب تعداد زیادی آنتن

• اثر انعکاسی و القا یی آنتن ها بر یکدیگر

• هزینه بالای نصب آنتن برای تک تک گیرنده ها و سیم کشی آنتن تا گیرنده

• از بین رفتن زیبایی ظاهر ساختمان و به وجود آمدن جنگلی از آنتن ها

• حجم بالای سیم کشی آنتن ها تا گیرنده نیز مشکلاتی به وجود خواهد آورد

با توجه به موارد ذکر شده راه کار پیشنهادی این است که از یک آنتن برای تمام گیرنده ها استفاده گردد و چون سیگنال در یافت شده توسط این آنتن برای تمام گیرنده ها کافی نخواهد بود لذا از تجهیزاتی برای افزایش مقدار سیگنال و توزیع آن بین گیرنده ها استفاده می کنیم.عملی کردن این راه کار با استفاده از تجهیزات سیستم ها ی آنتن مرکزی (MATV) (MASTER ANTENNA TV) انجام می پذیرد. از این سیستم ها به عنوان  (CATV) (COMMUNITY ANTENNA TV) نیز نامبرده می شود. یک سیستمMATV مجموعه ای از تجهیزات اولیه سیگنال تلویزیونی و تجهیزات پردازش و تقویت سیگنال و توزیع آن از طریق کابل های کواکسیال بین گیرنده های تلویزیونی است و هدف از برقراری آن مهیا کردن سطح سیگنال مناسب را برای هر گیرنده جهت دریافت تصویری با کیفیت قابل قبول می باشد. تجهیزات سیستم MATV به دو دسته اصلی صفحه بعد تقسیم می گردد:

1- تجهیزات ابتدایی تهیه سیگنال ( HEADEND equipment)

این تجهیزات شامل آنتن و تقویت کننده فیلترها ، مبدل های فرکانسی ، تله موج ها و مچینگ ها     می باشد که برای پردازش سیگنال تلویزیونی و رساندن آن به اندازه و کیفیت مطلوب برای گیرنده ها به کار می روند .

2- تجهیزات توزیع سیگنال ( DISTRIBUTION equipment)

شامل قطعاتی چون تقسیم کننده های انشعابی يا مقسم انتهایی (SPLITTER) و تقسیم کننده   عبوری يا میانی (TAP OFF) و مقاومت های انتهایی (TEMINATOR) و غيره برای تحویل سیگنال به   گیرنده ها و جدا سازی ( ISOLOTION ) هر گیرنده از سیستم می باشد

دسی بل ( db ) :

مقدار سيگنال تلويزيونی را عموماً با واحد ميكرو ولت اندازه می گيرند و برای سادگی محاسبات وكم شدن اعشار از دسی بل ( db ) استفاده می گردد كه مقدار آن از رابطهdb = 20 log( E1/E2)  محاسبه می گردد.

در حقيقت دسی بل چند مرتبه بزرگ يا كوچك بودن سيگنال را نسبت به يك سطح مبنا نشان  می دهد . در سيستم های MATV اين سطح مبنا (E2 ) را برابر1000 ميكرو ولت ميگيرند لذا براي خروجي 1000 ميكرو ولت بهره برابر صفر دسي بل ميشود. تمام مقادير ضريب تقويت آمپلی فاير ها  و افت های سيستم و مقادير ايزولاسيون به db بيان می شود . در محاسبات بر حسب دسی بل به راحتی می توان مقادير را جمع يا تفريق كرد. در ادامه بحث ما مبناي بالا را در نظر ميگيريم.لازم به ذكر است در بعضي سيستمها ولتاژ مبنا(E2  ) را برابر يك ميكرو ولت ميگيرند و از رابطه db = 20 log E1  مقدار بهره را به دست مي آورند و بر حسب دبي ميكرو ولت بيان ميكنندكه براي ولتاژ خروجي (E1) يك ميكرو ولت مقدار بهره برابر صفر دبي ميكرو ولت بدست مي آيد. در اين صورت براي مقدار مبناي 1000 ميكرو ولت كه در حالت قبلي صفر دسي بل به دست مي آمد 60 دبي ميكرو ولت بيان ميشود.



كابل های مورد استفاده در MATV

در كابل كشی سيستم های MATV از كابل كواكسيال 75 اهمی استفاده می گردد . اين كابل ها كه به آن ها كابل هم محور هم اطلاق می شود دارای يك هادی مركزی از جنس مس می باشند كه وظيفه حمل سيگنال را به عهده دارد و يك شيلد به صورت بافته مسی كه دور كابل را گرفته واز اثر القا و تداخل روی سيگنال توسط عوامل خارجی جلوگيری می كند و امكان جذب مستقيم سيگنال توسط هادی مركزی را از بين می برد . برای اتصال كابل های كواكسيال به تجهيزات MATV از كانكتور های نوع F استفاده می گردد كه بسته به نوع كابل سايز آن انتخاب می گردد . كابل های مورد استفاده در سيستم MATV برای خطوط اصلی RG6 – RG11 – RG59 می باشد كه تفاوت آن ها در مقدار افت كابل به ازای طول مشخص می باشد . برای فواصل طولانی ( بين چندين ساختمان ) و يا برای مواردی كه نياز به خاك كردن كابل باشد كابل  RG11/U استفاده می گردد . در داخل ساختمان نيز معمولاً برای تمام مسيرها به طور يكسان كابل RG59 به كار می رود . برای اتصال پريزها به سيستم بين تپ آف و پريز و يا بين اسپليتر و پريز بسته به فاصله و تعداد پريزها ی مسير از كابل های 3C-2V و 4/5C-2V  و 5C-2V استفاده می گردد هرچه ضريب حرف C بالاتر باشد افت كابل كمتر است. در شكلهاي صفحه بعد سه نوع كابل



طراحی سيستم MATV

الف : طراحی سيستم توزيع

از آنجا كه افت سيستم توزيع آنتن مركزی در انتخاب تجهيزات اوليه ( HEAD END ) موثر است لذا بايد ابتدا سيستم توزيع را طراحی و محاسبه نمود . قدم اول تهيه نقشه ساختمان و علامت گذاری محل پريزها و محل آمپلی فاير است . نحوه توزيع كابل ها نيز از نظر عمودی يا افقی بودن نسبت به شكل ساختمان بايد تعيين شود وسپس كابل های لازم تعيين شود . از كابل كشی طولانی و كابل كشی زيگزاگ و حلقوی بايد اجتناب كرد و كابل ها را حدالامكان به طور مستقيم كشيد . بعد محل تپ آف ها واسپليتر ها را تعيين می كنيم . طولانی ترين كابل يا كابل با بيشترين تعداد تپ آف ها و اسپليتر ها را بايد برای محاسبه افت سيستم درنظر گرفت . در صورت عدم اطمينان در مورد شاخه با بيشترين افت بايد در چندين شاخه افت را محاسبه كرد وشاخه با بيشترين افت را انتخاب نمود .افت های سيستم توزيع:

1-         افت كابل ها : مقداری از سيگنال در حين عبور از كابل كواكسيال افت خواهد كرد مقدار اين افت به نوع كابل مورد استفاده وفركانس سيگنال عبوری بستگی دارد در فركانس های بالاتر افت بيشتری وجود خواهد داشت .  بهتر است افت كابل را برای بالاترين فركانس موجود يا فركانسی كه ممكن است در آينده دريافت شود محاسبه نمود .

2-         افت اسپليتر ها (INSERTION LOSS)) : مقدار افت در اسپليتر عبارت است از مقدار ورودی بر حسب db منهای مقدار خروجی. به عنوان مثال اين مقدار برای اسپليتر دو راه حدود 5/3 db وبرای اسپليتر 4 راه حدود 5/6 الی 2/7 دسی بل خواهد بود . معمولاً كارخانجات سازنده مقدار اين افت را برای فركانس های مختلف در جدولی ارائه می كنند .

3-         افت جداسازی ( ISOLATION LOSS ) (TAP LOSS) : هر تپ آف برای ايزولاسيون گيرنده ها از يكديگر سيگنال ورودی را مقداری كاهش می دهد وآن را به خروجی فرعی می دهد اين افت را افت جداسازی (ايزولاسيون ) می نامند مثلاً اگر يك سيگنال 25db به يك تپ اآف با افت ايزولاسيون 23db اعمال شود در خروجی فرعی مقدار 2db سيگنال قابل دسترس خواهد بود .

4-         افت عبوری (Trough loss) INSERTION LOSS)) : هنگام عبور سيگنال از داخل   تپ آف از ورودی اصلی به خروجی اصلی مقداری افت ايجاد می شود كه بايد مقدار آن را در محاسبات مد نظر قرار داد . مقدار اين افت برای فركانس های مختلف فرق می كند وتوسط كارخانه سازنده جدولی ارائه       می گردد ولی معمولاً تپ آف های با مقدار ايزولاسيون بالا افت عبور ی كمتری دارند .

نحوه انتخاب تپ آف : بايد در يك سيستم MATV تپ آف هایی انتخاب شود كه حداقل 1000  میکرو ولت را برای هر گيرنده تامين كند وايزولاسيون كافی بين گيرنده و سيستم جهت جلوگيری از تداخل ايجاد كند دريافت سيگنال بيش از 1000 ميكرو ولت ( صفر دسی بل ) به گيرنده آسيبی نمی رساند و بسياری از طراحان سيستم های MATV سطح خروجی های فرعی را تا 10 db نيز در نظر می گيرند . در طراحی سيستم افت ايزولاسيون آخرين تپ آف قبل از آمپلی فاير را در نظر می گيرند ودر صورت طولانی بودن مسير بين تپ آف و دستگاه تلويزيون بايد افت كابل آن را نيز در نظر گرفت . در صورت استفاده از تپ آف های ديواری ( wall tap ) به علت كم بودن فاصله بين تپ آف و تلويزيون می توان از اين افت    صرف نظر كرد .

انتخاب آنتن :

سه فاكتور اساسی بايد در انتخاب آنتن در نظر گرفته شود :

1- نوع آنتن                           2- بهره آنتن                        3- جهت آنتن

نوع آنتن با توجه به تعداد و فركانس كانال های مورد در يافت تعيين می گردد. جهت آنتن نيز نسبت به فرستنده تلويزيونی‌تنظيم می شود. اگر تمام فرستنده ها يا تعدادی از آن ها در يك جهت باشند از آنتن پهن باند  (‌BROAD BAND ) استفاده می شود و اگر در جهت های متفاوت باشند از آنتن تك كانال استفاده    می گردد . انواع معمول آنتن ها عبارتند از :

VHF/UHF/FM     ,    VHF/UHF    ,     UHF    ,       VHF

البته برای دريافت سيگنال FM بهتر است از آنتن جداگانه  FM استفاده می گردد .بهره آنتن يك مساله مهم است بايد آنتن حداقل سيگنال 0 db رابرای ورودی آمپلی فاير مهيا نمايد . در محل های با سيگنال ضعيف بايد از آنتن با بهره و اندازه بزرگتر استفاده كرد . در صورتی كه باز هم سيگنال مناسب به دست نيامد مجبوريم از پری آمپلی فاير استفاده كنيم . جهت آنتن نيز بايد به دقت تنظيم شود . اگر آنتن خوب تنظيم شده باشد نسبت سيگنال هايی كه با قسمت جلو آنتن دريافت می گردد به سيگنال هايی كه با عقب آنتن دريافت می گردد بيشتر خواهد بود .

بر آورد سطح سيگنال :

تعيين دقيق سطح سيگنال برای طراحی صحيح سيستم مهم و اساسی است . لذا با استفاده از يك آنتن با بهره مشخص ( در صورت امكان همان آنتنی كه نصب خواهد شد ) و يك تلويزيون رنگی قابل حمل و نقل و يك ميدان سنج میتوان مقدار سيگنال را در محل نصب آنتن تعيين كرد . در محل هايی كه سيگنال ضعيف است محل آنتن بسيار حساس است . ممكن است در يك محدوده 15 متری تفاوت های فاحشی در مقدار سيگنال وجود داشته باشد . ارتفاع آنتن نيز در مقدار سيگنال موثر است . ولی اين مطلب را بايد در نظر داشت كه هميشه ارتفاع بالاتر باعث ايجاد سيگنال بيشتر نمی شود بلكه بايد مناسب ترين ارتفاع را با آزمايش به دست آورد . ميدان سنج نيز برای اندازه گيری سيگنال دريافت شده برای هر كانال به كار می رود.اين تست بايد در چند جای سايت انجام گيرد و بهترين محل برای آنتن انتخاب گردد . در صورتی كه آنتن به دقت انتخاب شود حتی می تواند بعضی تداخل ها را از بين ببرد . با استفاده از تلويزيون رنگی می توان كيفت سيگنال را در هر كانال مشخص كرد ودر صورت وجود تداخل امواج اثر آن را روی تصوير مشاهده نمود .

انتخاب پيش تقويت كننده ( PRE AMPLIFIRE ) :

در محل هايی كه سيگنال ضعيف است ممكن است تقويت اوليه سيگنال لازم شود . در انتخاب پری آمپلی فاير بايد چهار نكته را در نظر گرفت :

1- پوشش باند فركانسی   2- بهره ( GAIN )    3- مقدار نويز     4- توان خروجی

پری آمپلی فاير ها به صورت  UHF يا  VHF يا VHF/UHF ساخته شده اند بعضی از آن ها دارای مسدود كننده های موج FM هستند تا اگر دريافت FM باعث ايجاد نويز شود آن را بلوكه كنند . پری آمپلی فاير بايد سطح سيگنال كافی برای آمپلی فاير توزيع را فراهم كند . هنگام استفاده از آمپلی فايرهای تك كانال هم ممكن است يك پری آمپلی فاير لازم شود . تا سيگنال كافی برای عمل كرد صحيحAGC فراهم گردد . مقدار نويز توليد شده توسط پری آمپلی فاير يا همان عدد نويز(noise figure ) نيز بايد پايين باشد تا كيفيت سيگنال حفظ شود . تغذيه پری آمپلی فاير كه در نزديكترين فاصله از آنتن نصب شده است از طريق يك منبع تغذيه در داخل ساختمان نيز ممكن است و پس از كاهش دادن ولتاژ به مقدار لازم توسط خطوط سيگنال به پری آمپلی فاير اعمال می شود . توجه كنيد بين منبع تغذيه و پری آمپلی فاير يك اسپليتر معمولی قرار ندهيد چون باعث اتصال كوتاه منبع تغذيه می گردد . از مبدل تطبيق امپدانس نيز نبايد استفاده نماييد .

پردازش و تركيب سيگنال :

عمل پردازش سيگنال توسط فيلترها – مسدود كننده ها – تركيب كننده ها و تضعيف كننده ها انجام می گيرد . در صورت لزوم از مبدل فركانس UHF به VHF نيز می توان استفاده كرد .

انتخاب آمپلی فاير :

در انتخاب آمپلی فاير بايد 4 مورد را در نظر گرفت :

1-         فركانس و تعداد كانال های مورد دريافت

2-         افت كل سيستم

3-         نوع سيگنال ورودی

4-         قابليت خروجی ( مقدار خروجی )

اگر كانال های هم جوار زيادی در يافت شود هر كانال برای جلوگيری از تداخل بايد فيلتر شود و برای اين منظور معمولاً از آمپلی فايرهای تك كانال  ( STRIP ) استفاده می گردد . مقدار ورودی به علاوه بهره تقويت كننده بايد از افت كل سيستم بيشتر شود ومعمولاً 6 db نيز به اين مقدار اضافه می كنند . آمپلی فايرهای تك كانال بعد از فيلتر كردن و بلوكه كردن تمام كانال های ديگر به كار می روند و دارای 2 نوع كنترل بهره اتوماتيك ( AGC ) و دستی هستند . كه نوع AGC در شرايط آب و هوايی و محيطی مختلف سطح سيگنال را ثابت نگه می دارند . آمپلی فايرها با ورودیUHF/VHF ,  VHF   ساخته شده اند . در ضمن مقدار سيگنال ورودی به علاوه بهره تقويت كننده نبايد از توان خروجی آمپلی فاير بيشتر شود . قابليت يا مقدار خروجی آمپلی فاير مقداريست كه تقويت كننده بدون برش و يا مدولاسيون عرضی می تواند تحويل دهد . بعضی از آمپلی فايرها دارای كنترل بهره و اعوجاج و نوسان وتضعيف كننده قابل تنظيم می باشند تا سطح سيگنال يكسانی را برای تمام كانال ها ايجاد كنند .طراحي يك سيستم نمونه با جزئيات كامل در كتاب ذكر شده است.


برق اضطراری اماکن

برخي ازسيستمهاي حساس ومهم در منازل و اماكن عمومي يا در ادارات و كارخانه هابايد هنگام قطع برق شهر به طريقي از يك منبع تغذيه ديگر استفاده كنند و به كار خود ادامه دهند.منابع تغذيه اي كه  وظيفه تامين برق را در هنگام قطع برق شبكه به عهده دارند منابع تغذيه اضطراري ناميده ميشوند. منابع تغذيه اضطراري بسته به سيستم مورد تغذيه خصوصيات متفاوتي دارند.برخي از منابع برق اضطراري كه از باطري براي توليد انرژي الكتريكي استفاده مي كنند فقط قادرند براي مدت محدودي بسته به مقدار مصرف سيستم مورد تغذيه برق آن تامين نمايند ولي برخي ديگر قادرند به مدت نا محدودي تا زمان وصل شدن مجدد برق شهر برق اضطراري را تامين كنند.اينگونه سيتمها داراي موتور مكانيكي وژنراتور ميباشند وتا زماني كه سوخت موتور مكانيكي تامين شود ميتوانند در محدوده قدرت نامي ژنراتور برق اضطراري را تامين نمايند.خصوصيت ديگري كه منابع تغذيه اضطراري را از يكديگر متمايز ميكند مدت زماني است كه طول ميكشد تا بعد از قطع برق شبكه برق اضطراري وصل شود. برخي از اين سيستمها قادرند بدون تاخير بعد از قطع برق شهر در عرض چند ميلي ثانيه برق اضطراري را وصل نمايند. اينگونه منابع تغذيه اضطراري كه معمولا انرژي خود را از باطري تامين ميكنند  در مكانهايي مانند اتاق عمل- اتاق كامپيوتر – سيستمهاي نظامي و غيره مورد استفاده قرار ميگيرند.در مقابل سيستمهايي كه از موتور مكانيكي و مولد براي توليد برق اضطراري استفاده ميكنند بدليل اينكه موتور مكانيكي براي راه اندازي نيازمند زمان است داراي تاخير در وصل برق اضطراري خواهند بود.لذا با توجه به خصوصيات و نياز محل مورد استفاده، يكي از اين سيستمها يا تركيبي از هر دو نوع ممكن است استفاده گردد. در صفحه بعد نمونه هايي از  منابع تغذيه اضطراري و محل مورد استفاده آنها ذكر ميگردد:

برق اضطراري سيستمهاي ايمني وحفاظتي

در سيستمهاي ايمني وحفاظتي نظير سيستم اعلام حريق و سيستم تلويزيون مدار بسته ياسيستم اعلام سرقت برق اضطراري جزو ضروريات سيستم بوده و بسيار مهم ميباشد.معمولا چون ولتاژ تغذيه اين سيستمها ولتاژ پايين dc ودر حدود 6 و 12و 24 ولت ميباشد لذا در خود تابلوي اصلي سيستم محلي براي باطريهاي اضطراري در نظر ميگيرند.اين باطريها به مدار الكترونيكي تابلو وصل ميگردند و در زمان وجود برق شهر توسط سيستم شارژ وآماده نگه داشته ميشوند وهنگام قطع برق شبكه بدون تاخير وارد مدار شده وبرق اضطراري سيستم را تامين مينمايند. مدت زمان تامين برق اضطراري بستگي به ظرفيت باطريهاي مورد استفاده و مصرف سيستم دارد.مشخصات باطري مورد نياز معمولا در راهنماي پانل اصلي ذكر ميگردد.در صورت طولاني شدن زمان قطع برق شهر در اينگونه سيستمها بايد قبل از اينكه شارژ باطري پايين بيايد و باطري كارآيي خود را از دست بدهد آنرا با باطري پر تعويض نمود.

برق اضطراري براي كامپيوترها

براي كامپيوترها وساير دستگاههايي كه در صورت قطع برق امكان از دست رفتن اطلاعات د رآنها وجود دارد يا براي مواردي مانند تجهيزات اتاق عمل كه نياز  به اعمال برق اضطراري به سيستم بدون تاخير ميباشد از منابع تغذيه اضطراري بدون تاخير(UPS) (uninterruptable power systems) استفاده ميگردد. در UPS ها برق باطريها توسط مدار اينورتر به ولتاژ 220 V AC تبديل ميگرددو در صورت قطع  برق شهر در عرض چند ميلي ثانيه در اختيار سيستم قرار ميگيرد.UPS در توانهاي متفاوتي نظير 300 -700 -1000 -6000 ولت آمپر ساخته ميشوند وبايد با توجه به تعداد ومصرف دستگاههايي كه بايد تغذيه شوند UPS با توان مناسب را انتخاب نمود . البته علاوه بر محدوديتي كه توان خروجيUPS در تعداد دستگاههاي مورد تغذيه ايجاد ميكند محدوديتي نيز در زمان تغذيه دستگاهها وجود دارد.هر چه ظرفيت باطريها بيشتر باشد مدت طولاني تري ميتوان دستگاهها را تغذيه كرد.

باطريها بطور جداگانه يا در كابينتهاي خاصي (BATTERY PACK) قرار ميگيرد و به ترمينال ورودي DC در پشت UPS وصل مي شوند. UPS ها با ولتاژ ,12 V DC   24و48 تغذيه مي شوند. براي ولتاژ 24 ولت دو باطري 12 ولت و براي 48 ولت 4 باطري كاملا يكسان را با هم سري كرده و به UPS وصل مي كنند. معمولاًUPS ها داراي تنظيم كننده اتوماتيك ولتاژ( AVR))  (AUTOMATIC VOLTAGE REGULATION مي باشندتا در هنگام وجود برق شبكه عمل تثبيت ولتاژ را نيز در محدوده مشخصي انجام دهند. مقدار محدوده تثبيت ولتاژ معمولاٌ بصورت درصد در مشخصات فني UPS ذكر مي گردد .هنگامي كه ولتاژ ورودي پايين است AVR ولتاژ را بالا مي برد(BOOST) و هنگامي كه ولتاژ ورودي بالا است AVR ولتاژ را پايين مي آورد             (BUCK). در UPS هاي جديد يك پورت RS 232 وجود دارد كه در پشت UPS قرار ميگيرد و  از آن جهت اتصال به كامپيوتر استفاده مي شود . بعد از وصل كردن UPS به كامپيوتر مي توان با نرم افزار ارائه شده به همراه آن تنظيمات مربوطه را انجام داد. كانكتور اتصال به برق شهر نيز در پشت UPS قرار مي گيرد و خروجيهاي برق 220 ولت از پريزهاي پشت UPS گرفته مي شود .

در پانل جلوي UPS معمولا نشانگرهاي زير وود دارد:

·  نشانگر مقدار شارژ باطري

·  نشانگر مقدار بار

·  نشانگر اضافه بار

·  نشانگر اضافه ولتاژ در شبكه

·  نشانگر استفاده از برق باطري

·  نشانگر  استفاده از  برق شبكه

·  نشانگر تعويض باطري

·  نشانگر كم بودن ولتاژ در شبكه

·  دگمه خاموش

·  دگمه روشن و تست


دربهای اتوماتیک

سیستم های درب بازکن اتوماتیک جهت رفاه بیشتر و همچنین با اهداف حفاظتی و امنیتی در مکانهای مختلف بر روی انواع گوناگون درب ها مانند درب گاراژ -  درب حیاط – درب ورودی ساختمان و حتی درب اتاق های ساختمان (برای افراد معلول) نصب و مورد استفاده قرار می گیرد . بعد از نصب این سیستم ها    می توان تنها با فشار دادن شستی روی یک ریموت کنترل از فاصله مناسب درب را باز و بسته کرد و یا با نصب سنسورهای خاصی هنگام عبور و مرور در را به طور اتوماتیک باز و بسته کرد . انواع مختلف درب هایی که این سیستم ها را می توان روی آن نصب کرد به قرار زیر است :

•         درب های کشویی (ریلی) (Siliding Door) : این دربها یک تکه بوده و روی ریلی در پایین درب لغزيده و به چپ و راست حرکت می کنند

•         درب های لولایی (Swing Door) : دربهایی هستند که به صورت دو لنگه یا تک لنگه حول یک لولا حرکت افقی دارند.

•         درب های چند تکه (Sectional Door) : این درب ها به صورت تکه های افقی روی هم قرار می گیرد و هنگام باز شدن به بالا حرکت کرده و سپس 90 درجه چرخیده به موازات سقف قرار می گیرند.

•         درب های یک تکه چرخان (Tilt Door) : این درب ها به طور یکپارچه با حرکت عمودی حول دو نقطه در طرفين چرخیده و به موازات سقف قرار می گیرند .

•         درب های کرکره ای (Roller Door) : این درب ها با چرخیدن حول یک محور در بالا جمع می شوند . ( مانند کرکره های مغازه ها )

 برای باز و بسته کردن انواع مختلف درب ها سیستم هایی با مکانیسم های متفاوت طراحی شده است ولی اکثر سیستمها از نوع الکترومكانیکی می باشند. قسمتهای اصلی یک سیستم درب باز کن اتوماتیک با مکانیسم الکترومكانیکی را به صورت زیر است:

1- موتور الکتریکی

2- قسمت مکانیکی یا گیربکس

3- برد الکترونیکی

4- تجهیزات ایمنی

5- شستي هاي كنترل دستي

6- ریموت کنترل

اكنون به شرح قسمتهاي فوق مي پردازيم:

1- موتور الکتریکی :

در اکثر موارد برای سیستم های در باز کن اتوماتیک از موتورهای تکفاز استفاده می شود . این موتوها باید قابلیت چپگرد راستگرد شدن داشته باشند لذا از موتوهای تکفاز با دو سیم پیچ مشابه استفاده می شود که باسری قرار گرفتن یک خازن با هر کدام از سیم پیچ ها می توان جهت حرکت موتور را تغییر داد . معمولا 4 سیم از موتور خارج می شود که یک سیم به عنوان ارت و دوسیم دیگر به دو سر خازن وصل می گردند ويك سيم مشترك ميباشد.تمام سیمهای موتور در انتها به ترمینالهای مدار الکترونیکی وصل میشوند . این موتورها در توانهای 50 وات تا 1000 وات برای درب های مختلف از نظر اندازه  و وزن مورد استفاده قرار می گیرد . تنها در مورد درب های دو لنگه از دو موتور استفاده می شود ولی در بقیه موارد یک موتور مورد استفاده قرار می گیرد . نکته ای که باید در مورد کار موتور توجه نمود اینست که کار یکسره و مداوم موتور در این سیستم ها باعث داغ شدن موتور و آسیب دیدن آن می شود. لذا باید از باز و بسته کردن پشت سرهم درب بدون وقفه اجتناب کرد .

2- قسمت مکانیکی یا گیربکس :

بدلیل کافی نبودن نیروی یک موتور معمولی تکفاز برای باز و بسته کردن در باید توسط یک سیستم مکانیکی نیروی آن را افزایش داد . معمولا برای این کار از جعبه دنده  ( گیربکس ) استفاده می گردد . پس از افزایش نیرو نحوه انتقال آن به درب بستگي به نوع  درب داردو به روش های گوناگون صورت می گیرد . برای درب های ریلی ( کشویی ) نیرو توسط یک چرخ دنده از محور محرک مکانیکی به دنده های شانه ای نصب شده زیر در منتقل می گردد . در مورد درب های یک تکه که به طور عمودی باز و بسته می شوند      ( Tilt Door ) و درب های تکه ای ( Sectional ) نیرو توسط زنجیر یا تسمه انتقال می یابد و برای   درب های تک لنگه یا دو لنگه ( Swing Door ) توسط بازوهايی درب باز و بسته می گردد . در بعضی از مدل های ساخته شده برای درب های دو لنگه یا تک لنگه (Swing Door) سیستم گیربکس عبارت است از یک پیچ حلزونی و مهره متصل به آن که با چرخش پیچ و حرکت مهره در باز و بسته می شود .برای این  که بتوانیم در مواقع لزوم (برای تنظیم هنگام نصب یا در موارد قطع برق) درب را به صورت دستی باز وبسته نماییم باید محور گیربکس را خلاص کنیم. در سيستمهاي در بازكن بازويي اين كار توسط آچار آلن كه      در محل مربوطه روي قسمت موتور – گيربكس قرار داده و چرخانده ميشود انجام ميگيرد. در سیستم های   مربوط به درب های کرکره ای توسط سیم بکسل و در درب های یک تکه چرخان یا چند تکه                  (Tilt , Sectional) که دستگاه اصلی روی سقف نصب می شود توسط یک ریسمان آویزان انجام می گيرد.  در سیستم هايی که برای درب های کشویی ساخته شده اند این امر توسط باز کردن درب کوچک روی دستگاه اصلی توسط یک سويچ انجام می گیرد.

3- برد الکترونیکی :

 این برد جهت کنترل و تنظیم زمان حرکت درب به کار می رود و محل آن در سیستم های مختلف فرق می کند. به عنوان نمونه این برد در سیستم های درب های ریلی روی دستگاه اصلی و در سیستم های    درب های لولایی به صورت جداگانه در یک تابلو در کنار در نصب می گردد .

4- تجهیزات ایمنی :

برای اینکه از آسیب رسیدن به افراد و وسایل نقلیه هنگام حرکت درب جلوگیری شود باید از تجهیزاتی استفاده نمود که هم حرکت درب را اعلام کند وهم در صورت عبور فرد یا وسیله ای هنگام حرکت درب آن را به نحو مناسب متوقف نماید یا باز کند. معمولا برای این منظور از تجهیزات زیر استفاده می شود:

1- سنسورهای مادون قرمز (Photo Cell) (Beam Sensor) :

این سنسورها که اصطلاحا چشمی نیز نامیده می شوند دارای دو قسمت جداگانه فرستنده (TX) و گیرنده ( RX ) می باشند .يك جفت ازاين سنسورها (گیرنده و فرستنده) در بیرون و يك جفت ديگر در فضای داخل در دو طرف در روبه روی هم نصب میشوند . حداقل ارتفاع نصب 25 سانتی متر می باشد و    آن ها را در محل هایی که امکان نصب روی دیوار نباشد بر روی پایه های خاصی نصب می نمایند طرز کار سنسورها به این صورت است که دستگاه فرستنده ( TX ) نور مادون قرمز را توسط یک دیود گالیم آرسنيد تولید و پخش می کند. این اشعه توسط یک فتودیود روی گیرنده ( RX ) دریافت می گردد . معمولا یک دیود LED روی گیرنده قرار دارد که وقتی اشعه دریافت می شود

خاموش است . در صورت عبور فرد یا وسیله نقلیه ای از بین این دو قطعه و قطع شدن اشعه عبوری ،LED روی گیرنده روشن می شود و یک رله که روی گیرنده وجود دارد تحریک می شود . کنتاکتهای رله به مدار کنترل روی برد الکترونیکی متصل میشوند و به این وسیله برد می تواند دستور لازم را برای توقف درب (اگر در حال بسته شدن باشد) یا باز شدن درب را بر طبق تنظیمات انجام گرفته روی برد به موتور دستگاه صادر نماید.

5- شستی های کنترل دستی :

این شستی ها عبارتند از یک شستی باز و یک شستی بسته ( STOP ) که جهت حرکت در برای باز و بسته شدن و یا توقف آن در صورت نبود ریموت کنترل استفاده می شوند البته باید شستی STOP را در محل مناسبی در دسترس نصب کرد تا در مواقع اضطراری برای متوقف کردن در از آن استفاده کرد . شستی بسته STOP در داخل نصب میشود و شستی باز استارت معمولا به صورت سوئیچی است و با یک كليد مانند کلید درهای معمولی می توان آن را باز کرد (با جا دادن سوئیچ در محل مربوطه و چرخاندن آن کنتاکت باز آن بسته می شود ) و در بيرون نصب ميگردد.



6- ریموت کنترل :

برای کنترل از راه دور سیستم درب بازکن اتوماتیک معمولا از یک فرستنده رادیویی کوچک دستی استفاده می شود که به آن ریموت کنترل ( REMOTE ) می گویند . بر روی ریموت شستی های فشاری وجود دارد که برای باز وبسته کردن یا توقف در از آنها استفاده می گردد . دستگاه ریموت به همراه آنتن و کارت رادیویی گیرنده روی برد الکترونیکی اجزای ارتباط رادیویی دستگاه را تشکیل می دهند.


سیستمهای اعلام حریق







امروزه از سیستم ها ی اعلام حریق به طور گسترده در ساختمان ها و اماکن مسکونی و صنعتی استفاده می شود تا خسارتهای ناشی از حریق را به حداقل برسانند و همچنین برای اطلاع دادن به ساکنین ساختمان در مواقع بروز حریق از این سیستم ها استفاده می شود تا حدالامکان از تلفات جانی جلوگیری شود. برای تشخیص حریق از اثرات سه گانه آن یعنی دود و حرارت و شعله استفاده می شود. به طور کلی سیستم های اعلام حریق در دو نوع عادی و هوشمند ساخته شده اند. درسیستمهاي عادی مکانی را که از نظر حریق    می خواهیم حفاظت کنیم به مناطق مشخص تقسیم میکنیم تا در صورت بروزحریق بتوان محل حریق را سریعترو راحت تر تشخیص داد . به هر کدام از این مناطق یک زون ( Zone ) گفته می شود . این عمل در سیستم ها ی هوشمند نیز انجام می پذیرد ولی مزیتی که این سیستم ها نسبت به سیستم ها ی عادی دارند این است که این سیستم ها دارای اجزای قابل آدرس دهی هستند و علاوه براینکه می توان زونی را که در آن حریق اتفاق افتاده است تشخیص داد بلکه می توان دقیقا عنصری را که حریق را تشخیص داده معین کرد و محل دقیق حریق را مشخص نمود و خبردهنده ها یی را که مربوط به آن محل می باشد فعال نمود . اجزای سیستم اعلام حریق به سه قسمت اصلي تقسیم می شوند :

·            تجهیزات تشخیص حریق ( دتکتورها )

·            تجهیزات اعلام حریق ( فلاشرها ، آژیرها و ... )

·            مرکز کنترل یا پانل مرکزی که وظیفه ارتباط بین دتکتورها و وسایل اعلام حریق را به عهده دارد.

تجهیزات جانبی دیگری نیز برای تکمیل و قدرتمند نمودن سیستم اعلام حریق به کار می روند.

تجهیزات تشخیص حریق ( دتکتورها )

دتکتورها وسایل الکترونیکی هستند که در شکل ها و طرح ها ی مختلف و معمولا به رنگ سفید توسط کارخانه های سازنده ارائه می شوند و در محلهای مناسب ساختمان مانند آشپزخانه – موتورخانه – اتاق بایگانی – راهروها – اتاق ها منزل – اتاق ها ی کنفرانس به صورت سقفی یا دیواری روی پایه های مخصوص نصب می شوند و وظیفه آنها تشخیص حریق و اعلام آن به مرکز کنترل میباشد. تغذیه دتکتورها معمولا با ولتاژ 24 ولت DC صورت می گیرد ولی دتکتورها یی وجود دارند که از ولتاژ های 12 و 48 ولت DC و یا AC 220 ولت تغذیه می شوند. جریان عبوری از آن ها در حالت عادی چند ده میلی آمپر است و در مواقع بروز حریق افزایش می یابد. بسته به اینکه دتکتورها از کدام اثر آتش برای تشخیص استفاده می کند در انواع گوناگونی به صورت زیر ساخته می شوند :

1- دتکتور دودی       2- دتکتور حرارتی       3- دتکتور شعله ای

تجهیزات اعلام كننده حریق

برای آگاه کردن ساکنین ساختمان از بروز حریق از وسایل سمعی و بصری خاص سیستم های اعلام حریق استفاده می شوند که به سه گروه تقسیم می گردند:

1- آژیر ( Sounder ) یا زنگ ( Bell )

2- چراغ ها ی نشانگر (Flasher )

3- شستی ها ی اعلام حریق ( Manual Call Point ) ( MCP )

کابل کشی سیستم اعلام حريق

نصب و استقرار تجهیزات سیستم اعلام حریق طبق استاندارد BS 5839 و کابل کشی طبق استاندارد BS 6207 انجام می گیرد . به طور کلی می توان سیم ها ی مدار اعلام حریق را به دو گروه تقسیم کرد و با توجه به خصوصیات هر گروه کابل مناسب باآن را به کار برد :

گروه1 :کابلهایی که بعد ازآشکارشدن حریق استفاده نمی شود مانندکابل ها ی دتکتورها وشستی ها

گروه 2 : کابلهایی که بعد ازکشف حریق استفاده میشوند مانندکابلهاي منبع تغذیه وآژیرها و چراغها

 در حالت كلي می توان برای هر دو گروه کابل 5/1 میلی متر مربع با روپوش و عایق پروتودور به کار برد ولی در مکان ها ییکه امکان ضربه یا ساییدگی و جویده شدن توسط حیوانات وجود دارد باید کابل ها را حفاظت مکانیکی کرد. می توان در مورد سیم ها ی آژیرها و چراغ ها برای حفاظت آنها را داخل دیوار زیر حداقل 12 میلی متر گچ به صورت توکار گذاشت . کابلها ي سیستم اعلام حریق باید جدا از سایر کابل ها سیم کشی شوند . تست کابل ها توسط اهم متر انجام می شود و در صورت استفاده از مگا اهم سنج باید تمام تجهیزات اعم از دتکتور – آژیر – پانل کنترل و ... را از مدار باز کرد تا ولتاژ تست بالابه آنها آسیب  نرساند . هنگام کابل کشی نباید از مسیر زون ها انشعاب گرفت . همچنین نباید از آژیر ها هم انشعاب گرفت . کابل کشی سیستم ها ی عادی به صورت رادیال یا خطی و کابل کشی سیستم ها ی هوشمند به صورت حلقوی انجام می گیرد . در انتهای مسیر زون ها همیشه یک مقاومت موازی با خط که مقدارآن معمولا 7/4 یا 8/6 کیلو اهم است متصل می کنند یا از واحد انتهای خط AEOL استفاده می نمایند .



بر طبق آمار،حدود 80% از حريق هاي خانگي رخ داده در كشور آمريكا ، در ساختمان هاي بدون سيستم اعلام حريق رخ داده ، كه منجر به كشته شدن حدود 4000 نفر در سال شده است.

بر طبق همين آمار از 1795000 حريق هاي مسكوني در سال 1995 ، حدود 29% در آشپزخانه ، 13% در اتاق خواب و 7% در اتاق نشيمن رخ داده است .

اما اكثر كشته شدگان در اتاق خواب و به علت خفگي ناشي از تنفس گاز (co ) منوكسيد كربن بوده است . علت اكثر حريق ها بر اثر بازي كودكان با كبريت و يا مواد آتش زا بوده.

همچنين در اين تحقيقات گفته شده كه ، 20% مابقي ساختمانهائيكه داراي سيستم اعلام حريق بوده و در آن آتش سوزي انجام پذيرفته ، به خاطر عدم عملكرد يا قطعي پانل اصلي و يا مدارات بوده ، كه اين در جاي خود بسيار اهميت دارد.

در اين گونه موارد سيستم به خاطر آلارم هاي كاذب متوالي توسط سكنه ساختمان از مدار خارج گرديده اند.


\





* ارائه کلیه خدمات برق صنعتی - فرمان - قدرت

* اجرای اتوماسیون صنعتی   Omron - Siemens - PLC



طراحی ، نصب و برنامه نويسی سيستم تابلوهای  کنترل مبنی بر PLC های:

  • Siemens S7-300 , S7-400
  • Omron
  • Telemecanique ( Quantum , Premium )
  • Mitsubishi
  • Allen Bradley
  • GE Fanuc
  • (لوگو زیمنس SIEMENS LOGO(plc

 نصب و راه اندازی و برنامه نویسی انواع اینورتر های صنعتی ( کنترل دور یا کنترل درایو )

طراحی مدارت میکروکنترلر AVR و اتوماسیون صنعتی با انواع PLC



 ساخت دستگاههای تولید ظروف یکبار مصرف ـ خط کامل دستگاه ورق ساز

واردات خط تولید ورق پی وی سی


ديد كلي:

پديده زيبا ولي خطرناك آذرخش يا برق ، تخليه الكتريكي در جو زمين است.
همه شما تا به حال غرش آسمان "رعد و برق" و نيز تلاطم ابرها و ايجاد نورهاي درخشان لحظه اي در آسمان را ديده ايد.
و سوالات زيادي كه…
اين صدا چه بود؟
اين نور چگونه توليد مي شود؟
چگونه از نور آذرخش استفاده كنيم؟
برق آسمان چه فوايد و مضراتي دارد؟ و هزاران سوال از اين قبيل …

تاريخچه:

تشابه بين آذرخش و جرقه الكتريكي در همان اوايل قرن هجدهم مورد توجه قرار گرفت. تصور مي شد كه ابرهاي طوفاني بار الكتريكي زيادي حمل مي كنند، و آذرخش جرقه غول آسايي است كه فقط ازنظر اندازه با جرقه بين الكترودهاي ماشين ويمچورست متفاوت است.

اين مطلب را مثلاً لومونوسوف (M.V.Lomonosov) فيزيكدان و شيمي دان روسي كه الكتريسته جو را همراه با مسائل علمي ديگر مطالعه كرد، خاطر نشان نمود. اين مطلب با آزمايش هايي كه لومونوسوف در سال هاي 1752 و 1753 و فرانكلين (B.Franklin) پژوهشگر آمريكايي به طور مستقل انجام دادند، تاييد شده است.

ماشين تندر لومونوسوف:

لومونوسوف يك ماشين تندر ساخت. خازني كه در آزمايشگاه او نصب شده بود و با سيمي كه انتهايش از اتاق خارج و بر تيرك بلند بالابرده شده بود، با الكتريسته جو باردار مي شد. در مدت طوفان هاي تندري ، با لمس كردن خازن مي شد جرقه را از آن خارج كرد.

آزمايش فرانكلين:

فرانكلين در مواقع طوفان تندري بادبادكي را با يك ميله آهني به هوا فرستاد. انتهاي پايين ريسماني كه به بادبادك متصل بود به كليد دري بسته مي شد. وقتي كه ريسمان مرطوب و به رساناي الكتريكي تبديل مي شد، فرانكلين مي توانست جرقه ها را از كليد بگيرد، بطري ليد را پركند. و ساير آزمايش هايي را كه معمولاً با ماشين ويمچورست صورت مي پذيرفت، انجام دهد.

بايد خاطرنشان كرد كه چنين آزمايشاتي بسيار خطرناكند زيرا آذرخش ممكن است به بادبادك بخورد و آن وقت بار زيادي از بدن آزمايشگر به زمين برسد (برق گرفتگي شديد). در تاريخ فيزيك چنين موارد دردناكي وجود دارند. مثلاً در سال 1753ريچمن (G.Richman) كه با لومونوسوف كار مي كرد در سن پترزبورك توسط آذرخش كشته شد.

البته با اين آزمايشات نشان دادند كه ابرهاي طوفاني واقعا بار الكتريكي دارند.

چگونگي شكل گيري آذرخش:

قسمت هاي مختلف ابر بارهايي با علامت هاي مختلف حمل مي كنند. در بيشترين موارد پايين ابر (كه به زمين است) داراي بار منفي است. در حاليكه قسمت بالا به طور مثبت باردار است. بنابراين اگر دو ابر چنان بهم نزديك شوند كه قسمت هايي كه بار غير همنام دارند، به طرف يكديگر باشند، ممكن است بين آنها جرقه آسماني (آذرخش) بوجود آيد.

همچنين تخليه آذرخش ممكن است به طريقه ديگري نيز صورت گيرد ابر طوفاني با حركت در بالاي زمين بار زيادي بر سطح زمين القا مي كند و ابر سطح زمين بصورت صفحات خازني بزرگي در مي آيند. اختلاف پتاسيل الكتريكي بين ابر و زمين به مقادير عظيم صدها ميليون ولت مي رسد و ميدان الكتريكي شديدي در هوا به وجود مي آيد. اگر شدت اين ميدان به قدر كافي زياد باشد، ممكن است جرقه زني روي دهد يعني آذرخش به زمين بربخورد. گاهي آذرخش ها به زمين مي خورند يا باعث آتش سوزي مي شوند.

پارامتر هاي مشخص كننده آذرخش :

بنا بر مشاهدات دراز مدت تخليه جرقه اي آذرخش با عوامل زير مشخص مي شود.
ولتاژ بين ابر و زمين كه حدوداًُ 108 ولت است.
جريان در آذرخش كه حدودا 105 آمپر است.
مدت آذرخش كه حدوداً 6-10 ثانيه است.
قطر كانال تابان آذرخش كه حدودا 10 تا 20 سانتيمتر است.

تندر آذرخش:

تندر كه بعد از آذرخش شنيده مي شود، داراي همان منشأ ترق ترقي است كه در مدت جرقه در آزمايشگاه بوجود مي آيد. يعني هواي درون كانال تابان آذرخش به شدت گرم و منبسط مي شود و موج هاي صوتي ايجاد مي كند. در نتيجه بازتاب از ابرها ، كوه ها و غيره پژواك غرش هاي تندر را اغلب مي توان شنيد.


چكيده
دراين مقاله هدف ما بررسي عملكرد موتور القايي سه فاز با برق تكفاز مي باشدكه از خازن كنترل

شده الكترونيكي و يك
سوويچ الكترونيكي بصورت سري با خازن ثابت استفاده مي كند تا در تمام شرايط بارداري ولتاژهاي

فاز موتور حداكثر تعادل را
داشته باشند.
ضمنا از هيچ كليد مكانيكي يا گريز از مركز استف اده نشده است .عملكرد پايه اي سيستم ،اناليز

بصورت تئوري و نتايج شبيه
سازي و ازمايشي در مقايسه با عملكرد قابل پيش بيني در استفاده از يك يا دوخازن ثابت در اين

مقاله موجود است . ظرفيت خازن
بصورت مؤثر و ﺑﻬينه مي تواند در هنگام استفاده و تحت هر سرعت مورد نياز تعي ين گردد، كه اين

امر توسط تغيير تناوبي در چرخه
كار كليد كنترل شده مي باشد تا اغتشاش در ولتاژهاي فاز حداقل گردد و كاركرد موتور در سرعت

هاي مختلف ﺑﻬبود يابد.
كلمات كليدي : خازن كنترل شده ، چرخه كار ، موتور القايي ، اغتشاش حداقل
١- مقدمه
در حال حاضر در سراسر جهان سيستم تغذيه سه فاز قابل دسترسي مي باشد .البته بجز در برخي از
نواحي روستايي كه فقط برق تكفاز دارند .اگرچه موتور هاي تكفاز در قدرت هاي كسري از اسب

بخارمتداول
هستند اما اين موتورها در نرخ هاي بالاي نيم كيلو وات غير اقتصادي مي باشند . به همين دليل

تمايل روز افزوني
براي استفاده از موتور هاي سه فاز استاندارد ايجاد شده است كه در صورت نبود برق سه فاز از برق

تكفازﺑﻬره
٣} شايد در بسياري از كاربردها لازم باشد تا از موتور القايي سه فاز در سيستم برق تكفا ز - مي برند .

{ ١
SWER - single wire earth ) استفاده شوذ.براي مثال نصب سيستم با سيم منفرد كه سيم نول ان

زمين باشد
در ابتداي كار براي تجهيزات الكتريسيته روستايي سيار يا كوهستاني از لحاظ فني واقتصادي باصرفه

تر ( return
را به سيستم قدرت سه فاز متعادل تبديل SWER است .چنانچه بعدا نياز به بار بيشتر شد ،مي توان

سيستم
كرد. مجموعه پمپهاي ابياري كه اغلب قسمت عمده بار را به سيستم تحميل مي كنند،مي توانند هم

از موتور
تكفاز وهم از موتور سه فاز با مبدل فاز خازني استفاده كننذ ، كه در دومين مورد بعدا كه برق سه فاز

نصب
١- مقدمه
در حال حاضر در سراسر جهان سيستم تغذيه سه فاز قابل دسترسي مي باشد .البته بجز در برخي از
نواحي روستايي كه فقط برق تكفاز دارند .اگرچه موتور هاي تكفاز در قدرت هاي كسري از اسب

بخارمتداول
هستند اما اين موتورها در نرخ هاي بالاي نيم كيلو وات غير اقتصادي مي باشند . به همين دليل

تمايل روز افزوني
براي استفاده از موتور هاي سه فاز استاندارد ايجاد شده است كه در صورت نبود برق سه فاز از برق

تكفازﺑﻬره
٣} شايد در بسياري از كاربردها لازم باشد تا از موتور القايي سه فاز در سيستم برق تكفا ز - مي برند .

{ ١
SWER - single wire earth ) استفاده شوذ.براي مثال نصب سيستم با سيم منفرد كه سيم نول ان

زمين باشد
در ابتداي كار براي تجهيزات الكتريسيته روستايي سيار يا كوهستاني از لحاظ فني واقتصادي باصرفه

تر ( return
را به سيستم قدرت سه فاز متعادل تبديل SWER است .چنانچه بعدا نياز به بار بيشتر شد ،مي توان

سيستم
كرد. مجموعه پمپهاي ابياري كه اغلب قسمت عمده بار را به سيستم تحميل مي كنند،مي توانند هم

از موتور
تكفاز وهم از موتور سه فاز با مبدل فاز خازني استفاده كننذ ، كه در دومين مورد بعدا كه برق سه فاز

نصب
گرديد مستقيما قابل استفاده خواهد بود . مثال ديگر پمپ قابل حمل
{ برق سه فاز و هم تكفاز (بسته به انچه در محل موجود است) قابل استفاده است.{ ٤
وقتي موتور القايي سه فاز به سيستم برق تكفاز متصل مي شود ، واضح است كه ، گشتاور راه اندازي
بوجود نخواهد امد مگر اينكه موتور كمي داراي فرم سيم پيچي چند فازه باشد ، كه در اينصورت

ولتاژها در
هر فاز ايجاد مي شوند. اين فرم را مي توان با اتصال يك خازن فاز سري شده با يكي از فازهاي

موتور بدست
اورد. نقش اين خازن توليد فاز اصلي است تا موتور بصورت ماشين دو فاز ن زديك حالت تعادل

كار كند .براي
اين منظور بايد مقدار اين خازن بنا به امپدانس موتور با دقت انتخاب گردد . متاسفانه اين امپدانس

در زمان
استارت نسبت به وقتي كه موتور حين كار است شديدا تغيير مي كند.در اين زمينه مشكلاتي را

متحمل مي-
شويم كه لزوما از انتخاب مقدار خازن براي ايجادكاركرد راضي كننده، ناشي مي شوند.
بسياري از مقالات براي ﺑﻬتر كردن عملكرد موتور سه فاز تحت تغذيه برق تكفاز، تكنيك هاي كنترلي
٩} به خوبي طبقه بندي شده اند. اين مقالات نشان مي دهند كه - متفاوتي پيشنهاد مي كنند كه در

مراجع { ٣
عموما ميتوان با انتخاب مبدل فاز خازني مناسب، عملكرد موتور سه فاز با تغذيه تكفاز را در اندازه

فريم يكسان
تا ٧٠ درصد موتور سه فاز متعادل ارتقا داد . اين امر موجب مي شود كه موتور سه فاز به خوبي

موتور تكفاز با
طراحي قابل قبول باشد. علاوه بر اين موتور سه فاز ارزان تر از موتور تكفاز است.
روش هاي زياد و مختلفي براي ﺑﻬينه كردن ظرفيت خازن وجود دارند، از قبيل : حداقل ساختن

اغتشاش در
ولتاژهاي فاز، ضريب توان ، توان ورودي ، بازده، گشتاور و يا جريان ورودي تا موتور كاركرد

مناسبي داشته
باشد.{ ٤،٧،٩ و ١٤ } اين مقاله از شيوه حداقل كردن اغتشاش (حداكثر كردن تعادل ) ولتاژهاي فاز

در تمام
سرعت هاي موتور استفاده مي كند . مي توان نشان داد براي كاركرد ايده ال ، بايد خازن بطور

پيوسته توام با
سرعت ماشين تغيير كند، اما در عمل اين دامنه تغييرات به دو مقدار خازن محدود مي شود ،به اين

نحو كه در
مورد موتو رهاي چند فازه يك مقدار براي دوره راه اندازي اختصاص مي يابد تا گشتاور راه

اندازي افزايش يابد
و مقدار ديگر طي دوره كار موتور در سرعت معمولي استفاده مي شود تا باعث ﺑﻬبود كاركرد و بازده

موتور
٥} تغيير مقادير خازن مي تواند توسط يك كليد گريز از مركز انجا م گيرد كه ممكن است عمل

نكردن - گردد.{ ٣
كليد مشكل ساز شود . علاوه بر اين اگر سرعت موتور به هر دليلي تغيير كند (از قبيل كاربرد هايي

كه نياز به
سرعت قابل تغيير دارند يا حتي ناشي از هر تغييري در شرايط باردهي ) مقدار خازن ثابت كه براي

زمان كار
موتور طراحي شده است ديگر مناس ب نخواهد بود و مقدار ديگري از خازن ثابت بايد جايگزين

شود .چون دانش
نويسنده محدود است معين كردن مقدار خازن بطور پيوسته توام باسرعت موتور مورد بحث قرار

نمي گيرد.
خازن كنترل شده اي را براي ﺑﻬتر كردن عملكرد موتورهاي چند Lipo et .al. {١٢- در مراجع {

١٠
H استفاده مي كند كه توسط سوويچ دو طرفه كه همان پل dc فازه در نظر مي گيرد. سيستم از

خازن با شارژ
ترانزيستوري است، كليد زني مي شود . اين كليد براي هر چرخه بصورت اتصال كوتاه يا مدار باز با

فركانس
كليدزني پايين عمل مي كند.همچنين سوويچ با صفر شدن ولتاژ دو سر خازن بسته مي شود،بنابراين

سوويچينگ
ولتاژ صفر قابل اجراست . موضوع اين مقاله پايه ريزي مجموعه خازن كنترل شده است كه از يك

خازن ثابت
سري شده با كليد الكترونيكي استفاده مي كند، تا ظرفيت خازني قابل تغيير وپيوسته اي را براي

تغذيه موتور سه
فاز با برق تكفاز تامين كند . هيچ سوويچ مكانيكي يا گريز از مركز استفاده نشده است و مي توان از

فركانس
كليدزني بالا ﺑﻬره برد .همچنين سوويچينگ در ولتاژ غير صفر قابل اجرا است .اگر چرخه كار كليد

الكترونيكي
بطور مناسب تعيين شود، مقدار لازم خازن را با توجه به كاركرد مطلوب موتور مي توان بدست اورد

.موضوع
است . (online adjustment ) ديگر و متفاوت مطرح شده در اين مقاله اجراي حين نصب عمليات

تنظيم
همچنين مدل رياضي توسط شبيه سازي كامپيوتري و اجراي ازمايشگاهي، مناسب سازي مي شود .

سيستم
مذكور سه جزء اصلي را شامل مي شود : موتور القايي، خازن كليد زني شده و مدار كنترل .خازن

بزرگي كه
براي استارت لازم است بصورت دايمي با يكي از فازهاي موتور سري مي شود و يك كليد يكطرفه

كه با پل
ديودي يكسو ساز حمايت مي شود نقش كليد دوطرفه را ايفا مي كند . واضح است كه ايده مذكور

طرح ساده
reliability ) . اي است، چون فقط از يك كليد كنترل شده تشكيل مي شود كه باعث كاهش هزينه

مي شود
اين پروژه بصورت زير سازماندهي شده است : در بخش ٢ مدل رياضي براي سيستم ( and

effective cost
موتور سه فاز با تغذيه برق تكفاز ارائه مي شود . اين مدل با استفاده از اجزاي متقارن گذرا پايه

ريزي شده و
مدار معادلي در حالت دا يمي شكل مي گيرد . اصول خازن كنترل شده در بخش ٣ مورد بحث قرار

مي گيرد . سپس
چرخه كار خازن كنترل شده را براي حداقل كردن بي نظمي در ولتاژهاي فاز تعيين مي كنيم .

بخش ٤ حاوي
نتايج تجربي و شبيه سازي شده مي باشد. سرانجام مراجع در بخش ٥ ارايه مي شوند.
٢- مدل ریاضي
چون سيم پيچي هاي استاتور موتور القايي سه فاز هنگامي كه با برق تكفاز تغذيه مي شود، داراي

شرايط
استفاده كرد تا متغيرهاي فيزيكي ( transformation technique) مشابه نيستند لزوما بايد از تكنيك

انتقال
بدست ايند . براي بدست اوردن معادلات جري ان و ولتاژ به عنوان اجزاي منفي ومثبت، از انتقال

جزء متقارن
گذرا استفاده مي شود . اين تكنيك با فرموليزه كردن معادلات ديناميكي موتور سه فاز با تغذيه تكفاز

شروع مي
شود.( ٥و ١٤ ) در اين اناليز تمام پارامترهاي ماشين ثابت در نظر گرفته مي شوند . تلفات هسته،

اشباع مغنا طيسي
ناچيز محسوب خواهند شد. mmf و هارمونيك هاي فضايي
سيم پيچي استاتور موتور سه فاز با اتصال ستاره و با تغذيه تكفاز توام با خازن كنترل شده

الكترونيكي را
در نظر مي گيريم كه در شكل ( ١) نشان داده شده است. در اين شكل دو سيم پيچي مستقيما به منبع

وصل شده
با واسطه خازن به منبع متصل است. كميت هاي دنباله صفر c در حالي كه سيم پيچي فاز (b و a اند

(فاز هاي
وجود ندارند (سيستم سه سيمه) و مجموع جريان هاي سه فاز هميشه صفر است. علاوه بر اين كميت

هاي دنباله
منفي نظير به نظير مزدوج مختلط كميت هاي دنباله مثبت هستند. بنابراين براي حل كامل مساله فقط

كميت هاي
دنباله مثبت نياز است. با توجه به انتقال اجزاي متقارن گذرا و تشكيل مدار معادل دنباله مثبت و

منفي از موتور
القايي سه فاز نشان داده شده در شكل ٢، معادلات كاركرد موتور نسبت به كميت هاي دنباله اي

وپارامتر هاي
:( موتور، بصورت زير حاصل مي شوند( ١٤ و ١٥
vs
+=(Rs+X1s p)is
++Xm p(is
++ir
+),
0=vr
+/(1- j (γ /P))=[R’r /(1-j (γ /P))+X’1r p] ir
+ + Xm p (is
+ + ir
+) (1)
به عنوان سرعت پايه هستند. ( ωs) برحسب پريونيت، وسرعت سنكروني ( ωm ) سرعت مكانيكي γ

كه
فركانس زاويه اي اعمال شده (بر حسب راديان بر ثانيه) مي باشد. ω 1) است و /ω)(d/dt) عملگر P
در معادله هاي ( ١) حاصل –j با j به روش مشاﺑﻬي مدار معادل عملي دنباله منفي مستقيما با

جايگذاري
مي شود:
vs
-=(Rs+X1s p)is
-+Xm p(is
-+ir
-),
0=vr
-/(1- j (γ /P))=[R’r /(1-j (γ /P))+X’1r p] ir
- + Xm p (is
- + ir
-) (2)
معادلات ( ١) و ( ٢) مختلط هستند. بنابراين براي شبيه سازي راحت تر است كه اين معادلات را به

قسمت هاي
حقيقي و موهومي تفكيك كنيم. نيز مي توانيم ولتاژها و جريان هاي دنباله مثبت را كه اعداد

مختلطي هستند،
بصورت اجزاي حقيقي وموهومي بنويسيم:
vs
+ = vsx + j vsy ,
is
+ = isx + j isy ,
ir
+= irx + j iry ,
vr
+= vrx + j vry (3)
جملات دنباله منفي نظير ان هم مزدوج مختلط دنباله مثبت خواهد بود. گشتاور الكترومغناطيسي

ايجاد شده را مي
توان بر حسب كميت هاي دنباله اي نوشت:
Te =( jXm /ω s ) (ir
+ is
- - is
+ ir
- ) (4)
روابط ولتاژ ترمينال براي مدار استاتور كه با منبع تكفاز تغذيه مي شود (شكل ( ١))، بصورت زير

است:
vs = va – vb ,
va – (1/C) D –1(iC ) – vc = 0 ,
va – (XC /P)ic – vc = 0 (5)
راكتانس خازني مي باشد. Xc=1/ωC كه در ان
روابط جريان نيز در زير ذكر شده اند :
ia + ib + ic = 0 , is = ia + ic , ib = -is (6)
اناليز جزء متقارن گذرا بدست مي دهد :
vs=0.57{ vs
+( 1- a2 ) + vs
-( 1 – a) }
0 = 0.57{ vs
+( 1- a ) + vs
-( 1 – a2) –(XC / P)(a is
+ + a2 is
-)} (7)
با تركيب معادلات ( ٣) و ( ٧)، معادله هاي كاركرد موتور ( ١) و ( ٢) بصورت زير ساده مي شوند :
vs=1.73(Rs isx + Xs p isx+ Xm p irx ) – (Rs isy + Xs p isy+Xm p i ry ),
0 = R'r irx + X'r pi rx + Xm p isx+γ ( X'r i ry + Xm isy ),
0 = R'r iry + X'r pi ry + Xm p isy−γ ( X'r i rx + Xm isx ),
0 = 1.73(Rs isx + Xs p isx+ Xm p irx )+ (Rs isy + Xs p isy+Xm p i ry ) + 0.57( (XC /P)

isx
+ (XC /P)isy ) (8)
ا ست. X s= X1s + X m , X’r= X’1r + X m كه در ان
با جايگذاري ( ٣) در ( ٤) عبارت ساده اي براي گشتاور الكترومغناطيسي ايجاد شده حاصل مي

گردد:
Te =( 2Xm /ω s ) (irx isy - isx
iry
) (9)
و معادله گشتاور تعادل مكانيكي برابر است با :
J D(ω m / p)+ Fω m + TL = Te ,
pω m = { ( Te - TL - Fω m) / J } ω (10)
ضريب اصطكاك است. F كه
معادله هاي ( ٨) تا ( ١٠ ) همگي غير خطي . γ و isy isx irx iry : متغير هاي مستقل سيستم عبارتند

از
هستند (شامل حاصل ضرب متغيرها مي باشند يعني جريان با جريان يا جريان با سرعت ). بايد براي

تعيين عملكرد
سيستم در لحظات مختلف استارت از مقادير اوليه گرفته تا محاسبات حين كار، از روش هاي عددي

استفاده نمود .
صفر كردن مقادير اوليه تمام متغير ها شروع مي شود. vs عمليات محاسبه با تعيين ولتاژ اعمالي بر

موتور
٣-بهينه سازي ظرفيت خازن
با توجه به عبارت ( ٨) بايد با تغيير پارامتر ها و سرعت موتور، راكتانس خازني نيز تغيير كند . انتخاب
مناسب مقدار خازن نقش مهمي در كاركرد موتور دارد . براي عملكرد ﺑﻬتر موتور سه فاز هنگامي كه

با برق
تكفاز تغذيه مي شود، بايد ظرفيت خازن موتور به دقت انتخاب گردد . به عبارت ديگر مقدار

راكتانس خازني
طوري باشد كه تاثير جريان هاي دنباله منفي بطور قابل توجهي حذف گردد يا حتي از بين برود .

بدين طريق
موارد ناخواسته اي مانند ارتعاش و نويز در سطح پاييني متوقف مي شوند . معيارهاي مختلفي براي

انتخاب ﺑﻬينه
وجود دارند، اين ضو ابط عبارتند از : متعادل بودن ولتاژ سيم پيچي فاز استاتور، صفر بودن ولتاژ Xc

مقدار
دنباله منفي و حداقل بودن ولتاژ دنباله منفي. ما اينجا از ضابطه هاي اول و دوم استفاده خواهيم

كرد.
مقداري از خازن كه باعث افزايش تعادل مي شود موجب افزايش بازده نيز خواهد شد . { ٧}

توضيحات
بيشتر در مورد مقدار خازن مي تواند موارد مذكور را ارضا كند در مراجع { ٥و ١٤ } موجود است.
١-اصول كار خازن كنترل شده -٣
مدار خازن سوويچ شده كه در شكل ( ١) نشان داده شده است از دو قسمت اصلي تشكيل مي شود :

يك
ثابت و يك كليد الكترونيكي . اين كليد بايد مثل نوع مكانيكي اجازه عبور جريان را در دو جهت

ac خازن
متقارن تناوبا باز و بسته مي شود كه تكنيكي (PWM) بدهد. كليد با استفاده از تكنيك مدولاسيون ﭘﻬ

ناي پالس
١٣ } مد - ساده وداراي كاركرد اسان است .در مقايسه با انچه در مورد خازن كليدزني شده در

مراجع { ١٠
نظر است صفر كردن ولتاژ دو سر خازن لازم نيست . بطوريكه وقتي كليد بسته است ولتاژ دو سر

خازن صفر
- مي شود، و بنابراين ديگر نيازي به كليد زني ولتاژ صفر نداريم . همچنين كليد مطرح شده در

مقالات { ١٠
١٣ } بسته است و يكبار در هر چرخه تغذيه باز مي شود . در مدار مورد بحث كليد مي توا ند در هر

چرخه
ورودي چندين بار بسته و باز شود (عمل سوويچينگ ). بنابراين مي توانيم از فركانس كليد زني بالا

ﺑﻬره ببريم .
استفاده از فركانس كليد زني بالا باعث مي شود كه دوره هاي قطع خازن كليد زني شده بسيار

كوتاه شوند،
است، بسيار كوچك مي شود و در off بنابراين پريودهاي شارژ خازن ثابت، زماني كه خ ازن كليد

زني شده
نتيجه در لحظه كليد زني اختلاف پتانسيل بين خازن ها كوچك شده و از ايجاد جرقه در لحظه

سوويچينگ
جلوگيري خواهد شد . بنابراين در اين بخش خازن كنترل شده با واسطه خازن ثابت سري شده با

يك كليد
الكترونيكي به كار مي رود . براي ايجاد كليد دو طرفه نشان داده شده در شكل ( ١) از يك كليد

يك طرفه و
يكسوساز پل ديودي استفاده شده است. روابط موجود بصورت تقريبي زير قابل بيان است:
Xceffective=Xcreal ( T / Ton ) = Xcreal /D (11)
D = Ton /T (12)
Ceffective = DCreal (13)
پريود T = Ton +Toff ، راكتانس خازني موثر Xceffective ، راكتانس خازني واقعي Xcreal كه در

ان ها
و Xc=1/ωC مي باشد. با در نظر گرفتن (duty cycle) چرخه كار D سوويچينگ كليد الكترونيكي و
جايگذاري ان در ( ١١ )، رابطه ( ١٣ ) بدست مي ايد.
يكسان بدست مي ايد . از Creal با Ceffective (D= از معادله ( ١٣ ) وقتي كه كلي د بسته است ( 1.0
به D = كوچكتر مي شود تا جايي كه در 0 Creal ، طرف ديگر اگر بازه زماني بسته بودن كليد كوتاه

شود
صفر مي رسد و با تغيير دادن بازه بسته بودن كليد به راحتي مي توان مقدار موثر خازن را بدست

اورد . توسط
خازن كليد زني شده با افزايش سرعت موتور، مي توان مقدار موثر خازن را كوچكتر كرد و بر عكس

. اين روش
موثري براي غلبه بر مشكلاتي است كه از نياز به استفاده از خازن متغير ناشي مي شوند.
دندانه اره اي )، مدار مقايسه گر، ) sawtooth سخت افزار مدار شامل سه بخش است : ژنراتور از

نوع
عايق بندي و مدار راه انداز . سرعت موتور توسط يك تاكومتر اندازه گيري مي شود كه با شفت

موتور مي
پياده سازي مي شود . سيگنال سوويچينگ IGBT چرخد. كليد الكترونيكي سري شده با خازن توسط

يك
داراي دامنه م تغيير و سيگنال دندانه اره اي داراي دامنه ثابت dc كليد را به راحتي مي توان با

مقايسه سيگنال
را مي توانيم به عنوان تابعي از سرعت موتور در نظر بگيريم تا مقدار پريود هاي dc بدست اورد .

دامنه سيگنال
مقدار موثر (duty cycle) بسته و باز بودن كليد (چرخه كار) بدست ايد. بوسيله انتخاب مناسب چرخه

كار
مورد نياز خاز ن (شكل ( ٤)) بدست امده و تعادل حداكثر مي شود . نيز با تنظيم سايز خازن، مي

توان ميدان
مخالف را حذف نمود يا لااقل كم كرد كه در نتيجه باعث ﺑﻬبود بازده، گشتاور تكه اي و ضريب توان

مي شود .
سيستم از هيچ كليد مكانيكي و يا گريز از مركز كه درون موتور تعبيه شود استفاده نمي كند، كه اين

امر احتمال
خرابي كليد را از بين مي برد و هزينه ساخت و اجراي طرح را پايين اورده موجب ﺑﻬبود انعطاف

پذيري سيستم
مي شود.
٤- تحليل عملكرد سيستم
در اين بخش خصوصيات كاركرد سيستم تحت ملاحظاتي تخمين زده مي شود و تماما در شرايط

بارداري با
بار معين بحث مي شود.
١- تست ماشين -٤
براي تعيين اناليز مطلوب و مدل سازي موتور القايي سه فاز با تغذيه تكفاز و خازن كنترل شده

الكترونيكي
V ٥٠ و Hz ٧,٨ و A ) از ازمايش شروع مي كنيم . موتور القايي روتور سيم پيچي شده سه فاز را با

مشخصات
١,٨ ) كه داراي اتصال ستاره براي كاركرد تكفاز است (همانند انچه در شكل ( ١) مي بينيم ) در KW

٢٢٠ و
نظر بگيريد كه داراي پارامترهاي نشان داده شده در جدول ( ١) است { ١٤ و ١٥ }.اين موتور به

طريق مكانيكي
كوپله شده است بطوريكه مي توانيم با تنظيم ولتاژ ميدان ان، گشتاور ب ار متغيري را به موتور dc با

يك ژنراتور
اعمال كنيم . سرعت موتور با استفاده از تاكومتري كه روي محور كوپله كننده ژنراتور و موتور

نصب شده
است، اندازه گيري مي شود.
٢- بحث ها و نتايج -٤
بر اساس پارامترهاي ماشين كه در جدول ( ١) ذكر شده است، مقدار ﺑﻬينه راكتانس خازني كه باع

ث
كاهش اغتشاش و ولتاژ دنباله منفي صفر شود در شكل ( ٣) نمايان است . اين شكل نشان مي دهد كه

راكتانس
بزرگ و خازن كوچك براي دوره كار Xc كوچك و اندازه خازن بزرگ براي پريود استارت و

(Xc) خازني
بايد به طور پيوسته تنظ يم شود تا در سرعت هاي Xc موتور، لازمه كاركرد ﺑﻬينه مي باشد . واضح

است كه
مختلف اغتشاش حداقل و ولتاژ دنباله منفي صفر گردد . از شكل ( ٣) مي توان دريافت كه مقدار

خازن وقتي به
منظور حداقل كردن اغتشاش به ماكزيمم خود مي رسد، متوقف مي شود . بعد از اين نقطه عملكرد

خازن در
حداقل كردن اغتشاش سيستم با افزايش سرعت بدتر م ي شود . روشن است كه مي توان مسير ﺑﻬينه

اي براي
كنترل خازن و ايجاد حداكثر تعادل انتخاب نمود.
ساختن خازن قابل تنظيم مكانيكي مشكل است . خازن كليد زني شده اين سيستم مي تواند مقدار

خازن
موثر را تغيير داده و روش كارامدي را ايجاد كند تا نياز به خازن متغير پيوسته را ارضا كند.
شكل ( ٤) تغييرات اندازه گيري شده و محاسبه شده را به طور جداگانه براي راكتانس خازني موثر

در مورد
٣٣٠ نشان مي دهد كه بر طبق اصول مطرح شده ذر اين مقاله كليد زني شده است و چرخه كار μf

خازن
٩,٤ با خازن كنترل شده موازي مي μf سوويچ الكترونيكي را داراست . براي كاربرد عملي ي ك

خازن كوچك
موتور در طي پريود هايي كه كليد كنترل شده قطع است و c شود (طبق شكل ( ١)) تا مسيري براي

جريان فاز
٣٤٠ ) در شكل ( ٣) ايجاد كند . چرخه كار ازمايشي كه براي μf) نيز براي جبران مقدار ﺑﻬينه پيش

بيني شده خازن
كليد الكترونيكي لازم است تا حداكثر تعادل را در ولتاژهاي فاز موتور در تمام سرعت هاي كاري

حفظ كند،
در شكل ( ٥) نشان داده شده است . اين شكل نشان مي دهد كه چرخه كار وقتي بزرگ است كه

موتور نزديك
باشد سپس هنگامي كه موتور شروع به كار كرد كاهش مي يابد. وقتي سرعت (stand still) حالت

ﻧﻬايي
موتور به سرعت سنكرون نزديك است چرخه كار تا حد صفر كم مي شود چون مقدار ﺑﻬينه خازن با

افزايش
(( سرعت كاهش مي يابد.(شكل ( ٣
در مقام مقايسه سه تكنيك مختلف براي تست كردن موتور بررسي شد : موتور (الف) با يك مقدار

خازن
) μf (٥٠ μf) ٣٣٠ ) و ديگري براي زمان كار موتور μf) ٣٣٠ ) (ب) با دو مقدار خازن ي كي براي

راه اندازي
٣٣٠ ) كه بر اساس قواعد مطرح شده در اين مقاله كليد زني مي شود، راه اندازي شد . μf) (پ) با

خازن
اكنون مي خواهيم تاثير خازن در عملكرد موتور را بررسي كنيم . پاسخ هاي حالت دائمي و گذراي

زمان
استارت اندازه گيري و شبيه سازي مي شود كه اين همان پاسخ سرعت موتور به سه مورد مذكور

است و در
شكل ( ٦) نشان داده شده است . در حالي كه شكل ( ٧) پاسخ سرعت موتور به همان سه مورد را

نشان مي -
٣ قرار دارد . ديده مي شود كه وقتي خازن بر اساس قواعد گفته شده در اين Nm دهد وقتي كه

موتور تحت بار
مقاله كليد زني مي شود زمان شتاب گيري در مقايسه با دو مورد ديگر كوتاه تر مي شود و كاهش

زمان استارت
در شرايط بارداري واضح است (شكل ( ٧)). سواي هماهنگي خوبي كه بين پاسخ هاي سرعت

ازمايش و شبيه
سازي شده وجود دارد به طور واضح سرعت موتور در شكل هاي ٦(الف) و ٧(الف) موج دار است به

اين دليل
كه خازن ثابتي كه براي زمان كار طراحي شده از مقدار ﺑﻬينه خودش تفاوت زيادي دارد . ريپل

هايي كه در
سرعت ديده مي شود با استفاده از دو خازن ثابت و خازن كليد زني شده كمرنگ تر مي شوند .

نتايج حالت
دائمي (شكل هاي ٦و ٧ (الف)و(ب)) حالت هاي مشاﺑﻬي را بدست مي دهند . به اين دليل كه مقدار

خازن ثابت
به خوبي انتخاب شده است و نزديك حالت ﺑﻬينه مي باشد.
شكل ( ٨) مقايسه اي را بين جريان منبع محاسبه وازمايش شده در لحظه استارت براي سه مورد

مذكور
٣ نشان مي دهد . اگرچه اين جريان طي دوره استارت تقريبا يكنواخت است هنوز جريان در حالت

Nm تحت بار
دائمي به ازاي يك مقدار خازن بالا و به ازاي دو مقدار خازن پايين است . همچنين وقتي خازن

كليدزني شود
جريان حالت دائمي بيشتر كاهش مي يابد . نيز دوره استارت كوتاه تر مي شود، مخصوصا در شرايط

بارداري
همانگونه كه در شكل ٨(پ) نشان داده شده است.
٣ نمايش Nm شكل ( ٩) پاسخ هاي گشتاور الكترومغناطيسي محاسبه شده را براي سه مورد مذكور

تحت بار
مي دهد . قابل ذكر است كه گرچه خازن براي حداقل كردن ضربان گشتاور طراحي و انتخاب

نشده است، ولي
به كار بردن دو مقدار خازن ضربان گ شتاور را كاهش مي دهد و با وجود خازن كنترل شده اين

ضربان باز هم
كمتر مي شود.
٩ مي توان فهميد كه ﺑﻬبود عملكرد موتور در - با مقايسه بين نمودار هاي (ب) و (پ) از شكل هاي ٦
استارت با استفاده از خازن كنترل شده مذكور فقط وقتي نمايان است كه نتايج حاصله با نتا يج

استفاده از دو
خازن ثابت مقايسه شوند . لازم به ياداوري است كه مقدار دو خازن ثابت مخصوصا خازن زمان كار

طوري
انتخاب مي شوند كه به مقدار ﺑﻬينه خود نزديك باشند تا در سرعت تعيين شده حداقل اغتشاش

ايجاد شود و اگر
سرعت به هر دليلي تغيير كند (مواردي مانند كنترل سر عت يا حتي ناشي از شرايط باردهي ) مقدار

خازن ثابت
زمان كار ديگر مناسب نخواهد بود و مقدار ديگري بايد انتخاب گردد.
اثر خازن كليد زني شده در عملكرد موتور مي تواند به سادگي با مقايسه قسمت هاي (الف )و(پ) در
٩ در حالت دائمي مشاهده گردد چون خازن ثابت زمان كار از مقدار ﺑﻬينه خود فاصله مي گيرد. -

شكل ٦
با توجه به نتايج بدست امده مي توان استنباط كرد كه در صورت تنظيم پيوسته اندازه خازن

كاركرد
حالت دائمي و گذراي بسيار خوبي براي موتور سه فاز القايي با تغذيه تكفاز قابل دستيابي است.
٥- نتيجه گيري
در ا ين مقاله طراحي و اجراي خازن كنترل شده براي موتور سه فاز القايي با تغذيه تكفاز با استفاده

از يك
خازن ثابت سري شده با كليد الكترونيكي بررسي شد . سيستم مطلوب از هيچ كليد مكانيكي يا گريز

از مركز
كه در داخل موتور تعبيه شود استفاده نمي كند . اين امر احتمال خرابي ك ليد را از بين مي برد و

هزينه ساخت و
توليد را پايين اورده موجب ﺑﻬبود انعطاف پذيري سيستم مي شود . مقدار خازن ﺑﻬينه و موثر را مي

توان در حين
نصب سيستم، بسته به هر سرعت موتور تنظيم نمود . كه اين امر با تغيير دادن تناوبي چرخه كار كليد

كنترل شده
امكان پذير است تا جايي كه در ولتاژ هاي فاز حداقل اغتشاش موجود باشد و يا روش هاي ﺑﻬينه

سازي ديگري
كه عملكرد موتور را در سرعت هاي مختلف ﺑﻬبود ببخشد . نتايج حاصله از ازمايش نتايج تحليلي را

تائيد مي كند
و تناسب خوبي بين نتايج ازمايش و شبيه سازي وجود دارد . نتايج موجود در اين مقال ه پله اي در

طراحي تكنيك
هاي خازن كنترل شده جلو مي رود.
ضميمه ها
فهرست :
جدول ١- پارامتر هاي موتور القايي
شكل ١- اتصال استاتور موتور القايي سه فاز در كاركرد تكفاز با خازن كنترل شده الكترونيكي
شكل ٢ – مدار معادل عملي دنباله مثبت
شكل ٣- منحني استارت ﺑﻬينه راكتانس خازني بصورت تابعي از سرعت موتور
شكل ٤- راكتانس خازني موثر خازن كنترل شده ٣٣٠ ميكرو فاراد
شكل ٥- ديوتي سايكل بصورت تابعي از سرعت موتور
شكل ٦- پاسخ زماني سرعت ازمايشي و شبيه سازي شده در بي باري
شكل ٧-* پاسخ زماني سرعت ازمايشي و شبيه سازي شده تحت بار ٣ نيوتن متر
شكل ٨-* جريان استاتور ازمايشي و شبيه سازي شده تحت بار ٣ نيوتن متر
شكل ٩-* گشتاور الكترومغناطيسي شبيه سازي شده تحت بار ٣ نيوتن متر
*- (الف) يك خازن (ب) دو خازن (پ) خازن كنترل شده




یک محقق ایرانى موفق شده است مشکل انتقال داده هاى اینترنتى با استفاده از برق فشار قوى را حل کند. به گزارش بخش خبر شبكه فن آوری اطلاعات ایران، به نقل از ایرنا،چند شرکت اروپایى و آمریکایى سرگرم انجام آزمایشهایى هستند که بر اساس آنها مى توان سیستمهاى پر قدرت اینترنت موسوم به اینترنت با باند عریض را به صورت علایم الکتریکى با تواتر بسیار زیاد، از طریق خطوط برق فشار قوى که در همه شهرها و روستا موجود است انتقال داد.

یکى از محدودیتهایى که براى این سیستم وجود دارد آن است که زمانى که خطوط برق از دکلها منشعب مى شوند این امر موجب انعکاس در علایم اینترنتى و در نتیجه پایین آمدن کیفیت آنها مى شود. اما به نوشته ماهنامه علمى "ساینتیفیک آمریکن " یک گروه از محققان در دانشگاه ایالتى پنسیلوانیا به سرپرستى یک مهندس ایرانى به نام محسن کاوه راد در کنفرانس مخابرات و شبکه هاى تجارى که موسسه مهندسان برق و الکترونیک در آمریکا برگزار کرده اند اعلام کردند که توانسته اند راهى براى حل این مساله پیدا کنند.

کاوه راد و همکارانش با استفاده از شبیه سازى رایانه اى به بررسى این نکته پرداختند که اگر با استفاده از ترانسفورماتورها و وسایل دیگر، خطوط الکتریکى را سنکرونیزه کنند چه تاثیرى در انتقال علایم اینترنتى خواهد شد.

در این آزمایش روشن شد که با این تمهیدات مى توان میزان انعکاس علایم اینترنتى را به حداقل کاهش داد و در نتیجه با استفاده از خطوط برق فشار قوى علایم اینترنتى را با سرعت چند صد مگا بایت در هر ثانیه به نقاط مختلف منتقل نمود.

این سرعت به مراتب بیش از سرعت کابل یا دى.اس .ال است . تنها نکته اى که به گفته کاوه راد مى باید مد نظر قرار گیرد هزینه استفاده از این تمهید جدید است زیرا کاربرد ترانسفورماتورها و ادوات دیگرمى تواند بر روى علایم رادیویى تاثیر بگذارد



امروز كمتر ساختمان تجاري را مي توان پيدا كرد كه در آن از چراغ هاي گوناگون، تابلوهاي تبليغاتي بزرگ با روشنايي هاي مختلف و متعدد و همچنين انواع دستگاه هاي الكتريكي و الكترونيكي نظير رايانه، چاپگر، اسكنر و فتوكپي استفاده نشود.

در حال حاضر هر يك از مشتركان بخش تجاري كشور نظير مجتمع هاي بزرگ تجاري، فروشگاه ها، سوپرماركت ها و غيره به طور ميانگين بيش از 300 كيلووات ساعت برق در ماه مصرف مي كنند و بالطبع هر مشتركي كه بيشتر برق مصرف كند، هزينه بيشتري را بايد پرداخت كند.

نكته مهم اين است كه هزينه هاي برق مشتركان تجاري با دو تعرفه مربوط به دو زمان در قبض برق محاسبه مي شود. يكي در ساعات عادي يعني از 7 صبح تا 7 شب با ضريب 1 و در ساعات اوج بار يعني از 7 تا 11 شب با ضريب 2.5 منظور مي شود.

اين در حالي است كه دولت هم اكنون در حال انديشيدن راهكارهايي است كه بتواند قيمت برق مشتركان تجاري را به قيمت واقعي نزديك كند يا مجوزي را از دولت و آقاي رييس جمهور دريافت كند كه حتي قطعي و جرايم سنگيني را براي آنها در بر داشته باشد.

اما واحدهاي تجاري مي توانند با اندك تغييراتي در روند مصرفي خود بدون اينكه خللي به كار آنها وارد شود، مصارف خود را كاهش داده و هم به صنعت برق كمك كنند و هم خود را از جرايم و افزايش بي رويه قيمت برق رهايي دهند.

در اين ميان مي توان 5 توصيه ساده اما كاربردي را به كار بست تا مصرف برق محل كار را به خصوص در ساعات اوج مصرف كاهش داد. بر اين اساس، با توجه به لزوم استفاده زياد و طولاني از روشنايي در محل كار، مي توان با جايگزين كردن لامپ هاي كم مصرف و فلورسنت (مهتابي) به جاي لامپ هاي پرمصرف رشته اي، گازي و مدادي يا استفاده از دور كند كولر و ساير وسايل سرمايشي به علت كاهش درجه حرارت هوا در اين ساعات و نيز خاموش كردن وسايل برقي كه به آنها احتياجي نيست، هزينه برق را به ميزان قابل توجهي كاهش داد.

اين كاهش هزينه بعضا تا 30 درصد نيز قابل دست يافتن است؛ ضمن اينكه در اين روزهاي گرم تابستان كه دماي هوا به صورت بي سابقه اي افزايش يافته است، از خاموشي و قطع برق كه باعث كاهش فروش، توليد و ارايه خدمت به مشتريان مي شود، تعطيلي كار و در نهايت ضرر مالي بسيار جلوگيري كرد.

راهكار ديگر بهينه كردن ميزان روشنايي يك واحد تجاري است. روشنايي غير استاندارد چه زياد و چه كم در محل كار باعث آزار چشم و مشكلات بينايي مي شود. ولي روشنايي استاندارد نه بسيار كم و نه خيره كننده، علاوه بر جلوگيري از موارد مذكور، سلامت چشم را نيز تضمين مي كند. بنابراين بايد از لامپ هاي مناسب و ميزان روشنايي مورد نياز براي محل كار و فعاليتي كه در آن انجام مي شود، استفاده كرد.

بايد به خاطر داشت كه در صورت امكان به جاي نور مصنوعي، مي توان از روشنايي طبيعي استفاده كرد. براي اين منظور مي توان در طول روز لامپ ها را خاموش نگه داشت يا با نصب ديمر الكترونيكي، روشنايي آنها را به حداقل رساند.

نكته حائز اهميت آن است كه اگر يك فروشگاه روزانه به مدت 13 ساعت يعني از ساعت 9 صبح تا 10 شب و در يك ماه، 390 ساعت كار كند، با فرض اينكه اين فروشگاه در اين ساعات روزانه 20 كيلووات ساعت برق مصرف مي كند و حدود 40 درصد از برق مصرفي آن، در ساعات اوج مصرف باشد هزينه برق مصرفي آن در مجموع 430 هزار ريال است. به اين معنا كه 360 كيلووات ساعت مصرف برق در ساعات كم باري ضرب در تعرفه 450 ريالي معادل 162 هزار ريال به علاوه 240 كيلووات ساعت مصرف برق در ساعات اوج بار ضرب در تعرفه 1125 ريال معادل 270 هزار ريال هزينه مصرف برق باشد. به فرض اينكه تعرفه برق مصرفي در ساعات كم باري 450 ريال ثابت در نظر گرفته شود. بنابراين با راهكارهايي ساده مي توان هزينه را كاهش داد



شايد بتوان گفت که از زمان کشف نفت و استخراج آن در اولين چاه ، جهش تکنولوژی در جهان آغاز گرديد. و در اين راستا و بدليل استفاده غير قابل تصور و بی رويه بشر از منابع فسيلی و طبيعی ، علی رقم پيشرفتهای شگرف بدست آمده ، آلودگی های زيست محيطی نيز به اين کره خاکی تحميل و باعث ايجاد معضلات پيچيده و در بسياری از موارد لاينحل و بی بازگشت گرديد. افزايش بی رويه گازهای گلخانه ای ، کاهش لايه ازن ، آلودگی های منابع آب ، هوا ، خاک و از بين رفتن تنوع زيستی از جمله اين مصايب و مشکلاتی است که بشر را مجبور به استفاده ار همان تکنولوژی در جـهت بررســی و يافـتـــن راه چـــاره انداخــته است.
در راستای اهداف و سیاست های وزارت نیرو و در جهت صرفه جویی در مصرف انرژی، گروه تجاری صنعتی ایرانیان پس از تحقیقات و بررسی های لازم ، موفق به دست یافتن به دو نوع دستگاه جدید بنام Power Boss و Enviro Start ساخت کشور انگلستان شده است .
این دستگاه ها هر کدام با خصوصیات فنی منحصر به فرد خود، توانایی کاستن مصرف انرژی را بین 20% تا 25% و در مواردی بیشتر از 25% را دارد و می تواند بر روی مدار قدرت موتورهای 3 فاز نصب گردد و موجب حذف کنتاکتورها و کنترل فاز و کاهش ضخامت قطر کابل گردد.
با توجه به وضعیت فعلی و نیاز مبرم به صرفه جویی و اصلاح الگوی مصرف و در راستای کاهش هزینه های مجموعه های اقتصادی، Power Boss و یا Enviro Start و یا می تواند نقش عمده ای را دراقتصاد و مجموعه شما بر عهده گیرد.
 موارد مصرفی دستگاهü های
POWER BOSS (پاور باس) و Enviro start (این ویرو استارت):

نصب روی مدارهای قدرت موتورهای 3 فاز با توان های مختلف :

1- پمپ های 3 فاز از KV3 به بالا
2- آسانسور ها با قدرت های مختلف
3- پله های برقی با قدرت های مختلف
4- نوارهای نقاله با قدرت های مختلف
5- کانوایرها با قدرت های مختلف
6- موتورهای سنگ شکن با توان های مختلف
7- موتورهای 3 فاز با توان های مختلف
8- کولرهای گازی و اسپیلت و یخچال های صنعتی و سردخانه ها


این گروه فنی مهندسی، آمادگی خود را جهت تأمین، نصب و راه اندازه دستگاههای فوق را اعلام می دارد و به نتایج حاصل از این خدمت، چشم دوخته است.
تحولی جدید در صنعت برق با تکنولوژی برتر هزاره سوم

پاور باس سیستم کنترل هوشمند مصرف موتور است . که با برقراری تعادل بین تقاضای مصرف و میزان مصرف انرژی از طریق اندازه گیری بار وارده به موتور در هر صدم ثانیه حد اکثر کاهش در مصرف را با دور ثابت موتور تامین مینماید.

Soft Start & Saving Energ up to 40%

1450Kw - 2.2Kw در سه فاز 380 - 550 - 690 lو 1100V

مناسب برای هر نوع الکترو موتور سه فاز تکفاز(حداقل صرفه جویی در کولرهای گازی و یخچالهای صنعتی و فروشگاهی تا 25%)

(حداقل صرفه جوییدر انواع پرسها و دستگاه های تزریق 20%)


توماس اديسون در سال 1847 در ميلان ، Ohio متولد شد . تام در كودگي نتوانست مانند ديگر بچه ها در مدرسه موفق باشد . مادرش تصميم گرفت او را در خانه تحت تعليم قرار دهد، تعداد زيادي كتاب به او داد تا مطالعه كند . تام پسري كنجكاو بود . هميشه علاقه داشت كه بفهمد كه چيزهاي اطرافش چگونه عمل مي كنند .

دوست داشت كه بتواند كاري كند كه آنها بهتر عمل كنند . مادرش به وي اجازه داد تا لابراتواري در خانه برايش درست شود تا او بتواند آزمايشات خود را انجام دهد. در هنگام جواني تام آزمايشگاهي از خودش درست كرد جايي كه مي توانست ايده ها و نظرياتش را آزمايش كند . بسياري از چيزها را در اين آزمايشگاه اختراع داد . مي توانيد حدس بزنيد كه اختراع مورد علاقه اش چه بود؟

گرامافون يا دستگاه ضبط صوت اگر در آن زمان موسيقي گوش دهيد، يا بايد خودتان آنرا مي نواختيد و يا به كنسرتها مي رفتيد . معروفترين اختراع اديسون چراغ حبابي بود . در آن زمان، مردم از چراغ هاي نفتي وگازي براي روشن كردن خانه هايشان استفاده مي كردند.

اديسون مي دانست كه استفاده از الكتريسيته بسيار ساده تر و ارزانتر خواهد بود . مشكل اينجا بود كه كسي نمي دانست چگونه بايد اين كار را انجام دهد .

اديسون مدت زيادي بر روي ايده اش كار كرد . بسيازي چيزها را استفاده كرد كه هيچ كدام عمل نمي كردند . اما او هيچ گاه مايوس نشد و كارش را قطع نكرد ، او ادامه داد تا روزي كه توانست آنچه را مي خواست بدست آورد . امروز ، شما به سادگي مي توانيد با فشار دادن كليدي هز زمان نور وروشنايي را داشته باشيد . همچنين اديسون اولين نيروگاه برق را ايجاد كرد كه به 85 مشتري برق مي فروخت و توانايي روشن كردن 5000 لامپ را دارا بود . او در سال 1882 در نيويورك اين كار را انجام داد . اديسون همچنين دوربين متحرك را اختراع كرد . هنگامي كه شما به تماشا فيلم و يا تلويزيون مي رويد ، مي توانيد از ايده و كارهاي سختي كه انجام داده است تشكر كنيد . بسياري از ماشين هاي الكتريكي كه امروزه در خانه ها يا مدارس ديده مي شوند از ايده ها و نظريات اديسون نشات گرفته اند .

اختراع كردن بهترين چيزي بودن كه اديسون به آن علاقه داشت . او ابتدا مي انديشيد كه اشياء پيرامونش چگونه كار مي كنند، پس فكر مي كرد كه چگونه مي تواند كاري كند كه آنها بهتر عمل كنند . كه به آن الهام مي گويند . اما قسمت متشكل كار اينجا بود كه اديسون بايد ايده هايش را در عمل پياده مي كرد طوري كه آنها كار مي كنند . او انواع چيزها را استفاده مي كرد تا در نهايت دقيقا" آن چه را كه مي خواست مي توانست پيدا كند . خود او آنرا سخت كاركردن و نا اميد نشدن مي دانست او مي گفت اختراع " يك درصد الهام گرفتن و 99 درصد پشتكار و جديت است . "


09122659154

مروری بر سیستمهای فتوولتاییک مورد استفاده در معماری

نویسنده: کاوه شکوهی دهکردی (دانشجوی دکتری معماری، دانشگاه علم‌و‌صنعت ایران)

مقدمه
از دوران قدیم تامین انرژی مسئله بسیار مهمی برای جوامع بشری بوده است.درعصرحاضر با توجه به پیشرفتهای صنعتی و تکنولوژیک که جایگاه بسیار مهمی رادرزندگی روزمره انسانهادارد،اهمیت مسئله بنحو بارزتری تجلی می نماید.اما منابع رایج تولید انرژی که اکثرا تجدیدناپذیر می باشند، بنابر تحقیقات دانشمندان تا اواخرقرن21 به اتمام می رسند. لذا ازدهه های پایانی قرن20 منابع تجدیدپذیرانرژی موردتوجه خاصی قرار گرفت.ازجمله دلایل دیگر توجه به منابع نوین انرژی اثرات مخرب منابع تجدیدناپذیر (سوختهای فسیلی و ...) بر محیط زیست بود.
با توجه به دلایل فوق دانشمندان درپی کشف راههای جدید،به منابع نوین وتجدیدپذیرانرژی روی آوردند.باید اشاره کردکه انرژیهای تجدیدپذیر بنوعی بصورت مستقیم یاغیر مستقیم ازانرژی خورشید ﻧﺸﺄت می گیرندو می توان آنها را تحت نام انرژیهای خورشیدی نیز بکار بردو ویژگی بارزآنهادرنامحدود بودنشان می باشد.یادآور می شود که فرایند تولید انرژی از باد یا امواج نیز بگونه ای در ارتباط با وجود خورشید بوده و انرژی گرمایشی ترازهای زیرین زمین نیز بهمین ترتیب می باشد.
نکته مهم اینجاست که فنآوریهای عصر حاضر باید بتوانند از انرژی خورشیدی استفاده کنند.بنابراین باید بتوان انرژی خورشیدی (منابع تجدیدپذیر) را به انواع انرژی مورد استفاده تبدیل کرده و یا اینکه فن آوریها توانایی تولید انرژی مورد نیاز از خورشید را داشته باشند.
یکی از راه های مناسب برای استفاده از منابع تجدیدپذیر انرژی، سیستم فتوولتاییک می باشد.این سیستم مبتنی بر تبدیل مستقیم انرژی خورشیدی به انرژی الکتریکی است. مقاله حاضر به شرح و بررسی کلی این سیستم می پردازد.

مراحل پیشرفت سیستمهای فتوولتاییک
سیستمهای فتوولتاییک،سیستمهای انرژی زایی هستند که بدون بهره گیری از مکانیزمهای متحرک و شیمیایی ازتابش نور خورشید،الکتریسیته تولید میکنند.بعبارت دیگر،این سیستمها بدون مصرف سوختهای فسیلی انرژی تمیز و قابل اطمینانی را تولید می کنند.
تحقیقات مرتبط با تکنولوژی فتوولتاییک از یکصد سال قبل آغاز شد.در سال 1873 م. "ویلوگبی اسمیت"[1] دانشمند انگلیسی به حساسیت سلنیم نسبت به نور پی برد. وی در آزمایشهای خود به این نتیجه رسید که توانایی سلنیم برای هدایت الکتریسیته با میزان تابش نور به آن رابطه ای مستقیم دارد. درسال 1880 م. "چارلز فریتس"[2] توانست که با استفاده از سلنیم اولین سلول الکتریکی خورشیدی را بسازد. این محصول بدون مصرف مواد اولیه و بدون تولید گرما و صدا، الکتریسیته تولید می کرد.اما این تحقیقات تا سال 1905 م. که "آلبرت انیشتین"[3] نظریه خود را در باب اثرفتوولتاییک ارائه کرد، راکد ماند.نظریات انیشتین تحولی در مراحل تولید الکتریسیته ایجاد نمود.اما بدلیل هزینه های بالا و بازدهی کم تولید،پیشرفتهای کندی دراین زمینه بدست می آمد.تا اینکه دراوایل سالهای1950م.،دانشمندان آزمایشگاه "بل"[4] درجریان تحقیقات خود درمورد سیستمهای ارتباطی راه دوروکشف منابع جدید انرژی به حساسیت سیلیکون،دومین عنصر فراوان روی زمین، به نور خورشید پی بردند و متوجه شدند که هنگامیکه این ماده با یک ناخالصی معینی بکار رود،در مقابل تابش نور، انرژی با ولتاژ قابل توجهی تولید می کند.در سال 1954 م. آنها اولین سلول خورشیدی سیلیکونی را با راندمان 60% تولید کردند و برای نخستین بار از این تکنولوژی درایستگاه مخابراتی روستایی درایالت جورجیا استفاده شد.درسازمان هوافضای آمریکا(ناسا) ، دانشمندان برای تولید انرژی فراوان،سبک،مطمئن و مناسب در فضای خارج از جو زمین، در اوایل 1960 سیستمی را مشتمل بر 108 سلول خورشیدی بر روی ماهواره "ونگارد"[5] نصب کردند.ازآن زمان به بعد سیستمهای فتوولتاییک بر روی بیشتر ماهواره ها و فضاپیماها بکار گرفته شد. پس ازآن سیستمهای فتوولتاییک درگستره وسیعی ازنیازها مورداستفاده قرارگرفتند.امروزه بیش از200000 باب خانه در آمریکا ازاین تکنولوژی استفاده می کنند و در سایر نقاط جهان نیز از این سیستمها در مقیاس وسیعی استفاده می شود.این روش تولید انرژی در انواع ارتباطات،آبیاری، تصفیه آب،تولید روشنایی،راهبری هوایی و دریایی و... بکار می رود.

چشم اندازها
منابع عادی سوخت (منابع تجدیدناپذیر) مشکلات زیست محیطی فراوانی را همچون افزایش گرمای زمین، بارانهای اسیدی، آلودگی آبها، افزایش سریع زباله ها، تخریب محیط زیست، اتلاف منابع طبیعی و... ایجاد کرده اند.
اما سیستمهای فتوولتاییک این پیامدهای منفی زیست محیطی راندارند.ازطرفی ماده اولیه برای ساخت مدولهای فتوولتاییک، سیلیکون است که به فراوانی در دسترس می باشد.سلولهای سیلیکونی که از 1 تن ماسه ساخته می شوند، طی دوره حیات خود، می توانند الکتریسیته ای معادل سوزاندن 500000 تن ذغالسنگ تولید نمایند.
تکنولوژی فتوولتاییک قادر به ایجاد مشاغل فراوانی می باشد. بخشی ازاین مشاغل بطور مستقیم با ساخت این سیستم مرتبط است وتعداد زیادی از مشاغل نیز بطور غیر مستقیم با آن ارتباط دارد. مثلا در ساخت شیشه و فلز، سیم کشی، فعالیت های الکتریکی، ساخت تجهیزات جانبی، ساخت و ساز معماری و ... .
دریک برآوردکلی درازای هرصدمیلیون دلارفروش محصولات فتوولتاییک3800 شغل ایجاد میشود .پیش بینی می شود که تاسال 2010 م. استفاده از انرژی خورشیدی دوبرابر شود و تاسال2030 فروش محصولات آن به مرز 100 میلیارد دلار برسد.
آنچه که گسترش استفاده ازاین سیستم را درآینده تضمین می کند،تمیزی،تجدیدپذیر بودن و قابلیت اطمینان این نوع از انرژی است.

ایمنی،سلامت و مسائل مرتبط با محیط زیست
مراحل تولید الکتریسیته در سیستم فتوولتاییک نسبت به سایر منابع معمول انرژی، ساده تروبرای محیط زیست کم ضررتر است. در فرایند فتوولتاییک، ذرات نور که فوتون نام دارند به داخل سلولها نفوذ کرده و با آزاد کردن الکترون از اتمهای سیلیکون،جریان الکتریکی تولید می کنند.تا زمانیکه تابش نور به داخل سلول در جریان باشد،الکتریسیته تولید می شود.این سلولها الکترونهای خود را مانند باتریها تمام نمی کنند.بلکه آنها مبدلهایی هستند که انرژی خورشیدی را به الکتریسیته تبدیل می کنند.تولید الکتریسیته توسط مدولهای فتوولتاییک کاملا بی خطر است.لیکن در مراحل تولید مدولهای فتوولتاییک خطراتی وجود دارد.در این مراحل تولید برخی گازهای انفجاری نظیر فسفین، دیبوران، دسیلینید هیدروژن وترکیبات کادمیوم، مواردی هستند که باید مورد توجه قرار گیرند.سازندگان این مدولها بمنظور به حداقل رساندن خطرهای مرتبط با نیروی کار و خطرات زیست محیطی تحقیقات فراوانی را انجام داده و تمهیداتی در نظر گرفته شده است. همچنین لازم است که در هنگام راه اندازی سیستمهای فتوولتاییک از تکنسین های کارآزموده و مجهز استفاده شود.

دوام اجزاء فتوولتاییک
مدت کارکرد مدولهای خورشیدی،در سالهای گذشته بطور متوسط 10 سال در نظر گرفته می شده لیکن با پیشرفتهای فنی میانگین زمان کارکرد مدولها به 25 سال رسیده است.بسیاری از اجزاء و مواد اولیه این مدولها قابل بازیافت و استفاده اند.مثلا شیشه ها،جعبه های پلاستیکی و کلافهای فلزی نصب و ... قابل استفاده مجدداند.اما بازیافت برخی از اجزا چون نیمه هادیها و ... امکانپذیر نیست.

اجزای سیستمهای فتوولتاییک

1-سلولهای فتوولتاییک
این سلولها مربعهای نازک،دیسک ها یا فیلمهایی از جنس نیمه هادی هستند که ولتاژ و جریان کافی را در زمان قرار گرفتن در معرض تابش نور خورشید،تولید می کنند.
2-مدول
مجموعه ای از سلولهای فتوولتاییک که لایه لایه در محفظه ای از شیشه قرار گرفته اند.
3-پانل
مجموعه چند مدول را پانل می گویند.
4- آرایه
تعدادی از پانلها که توسط سیم کشی های با ولتاژ معین بهم متصل شده اند، آرایه نامیده می شود.
5- کنترل کننده شارژ
تجهیزاتی هستند که ولتاژ باتریها را تنظیم و کنترل می کنند و از آسیبهای احتمالی وارد بر باتریها جلوگیری می کنند.
6- ذخیره کننده باتری (باتری بانک)
وسیله ایست که انرژی الکتریکی تولیدیDC را در خود ذخیره می کند.
7- مبدل
وسیله ایست که جریان DC را به جریان AC برای مصرف،تبدیل می کند.
8- بار DC ( (DC LOADS
ابزارآلات، موتورها و تجهیزاتی هستند که از جریان DC تغذیه می شوند.
9- بار AC ( (AC LOADS
ابزارآلات، موتورها و تجهیزاتی هستند که از جریان AC تغذیه می شوند.

انواع سیستمهای فتوولتاییک
سیستمهای فتوولتاییک انواع مختلفی دارند.ساده ترین سلول فتوولتاییک نیروی مورد نیاز ساعتهای مچی و ماشینهای حساب را تامین می کند. سیستمهای پیچیده تر با اتصال به شبکه مصرف، برق مورد نیاز منزلها،کارخانه ها و فضاهای دیگر را تامین می کنند.
بطور کلی از این سیستمها در شکلهای مختلف استفاده می شود.مثلا برخی سامانه های خانگی مجهز به باتریهای ذخیره کننده انرژی جهت استفاده در شب هستند. در برخی سیستمها از تجهیزات DC استفاده می شود و نیازی به مبدل نیست. برخی از سیستمهای دیگر نیز دارای مبدل بوده و از هردو جریانAC, DC استفاده می کنند. انواع مبدلهای فتوولتاییک بشرح زیر می باشند:

1- سیستمهای فتوولتاییک ساخته شده با باتری شارژی
فانوسهای خورشیدی و شارژرهای فتوولتاییک مورد استفاده در باتریهای رادیو،ازاین نمونه بوده و بازار فروش مناسبی دارند.دراین سیستم همه اجزاء یکپارچه شده و بجای باتریهای یکبار مصرف،از باتریهای قابل شارژ استفاده می شود.

2- سیستمهای استفاده در روز
ساده ترین و ارزانترین سیستمهای فتوولتاییک برای استفاده در روز طراحی شده اند.این سیستمها معمولا شامل مدولهایی می شوند که ابزار ذخیره سازی ندارند و مستقیما با تابش خورشید، الکتریسیته تولید می کنند.برخی فن ها،دمنده ها یا پره های توزیع انرژی حرارتی در سیستم های گرمایش آب،و نیز وسیله های استفاده کننده،از انرژی خورشیدی چون ماشینهای حساب و ساعتهای مچی از این دسته اند.

3- سیستم جریان مستقیم (DC) با باتری ذخیره
برای استفاده از سیستمهای فتوولتاییک در شب یا مواقع ابری،از سیستمهای مجهز به باتری ذخیره استفاده می شود.در تصویر شماره 2 نمونه ای از این سیستم را مشاهده می کنیم.اجزای اصلی این سیستم یک مدول فتوولتاییکPV))،کنترل کننده های شارژ،باتریهای ذخیره و سایر وسایل است.
سیستمهای با باتری ذخیره می توانند شامل وسایل کوچکی مانند چراغ قوه با یک باتری تا ابزار آلات بزرگ با تعداد زیادی باتری صنعتی باشند.
نکته مهم در مورد باتریهای شارژی آنست که باید بمنظور دوام بیشتر، بطور کامل تخلیه شوند و سپس کاملا شارژ گردند. اندازه و شکل منبع باتری باید متناسب با عملکرد ولتاژ سیستم، مقدار استفاده در شب، شرایط آب و هوایی محل و ... طراحی گردند. در برخی از این سیستمها یک کنترل کننده شارژ، طراحی شده است که از شارژ بیش از حد باتریها یا تخلیه غیرعادی آنها با قطع اتصال مدول از منبع باتری، جلوگیری می کند و این موضوع در حفظ کیفیت و دوام باتری موثر است.

(تصویر1) : سیستمهای استفاده در روز


(تصویر2) : سیستم جریان مستقیم (DC) با باتری ذخیره


4- سیستم جریان مستقیم تغذیه کننده جریان متناوب
مدولهای فتوولتاییک در اثر تابش آفتاب انرژی الکتریکی DC را تولید می کنند.اما اکثر لوازم الکتریکی به انرژی AC نیازمندند. لذا سیستمهای فتوولتاییک باید مبدلی را جهت تبدیل جریان DC به AC داشته باشند،این مبدلها انعطافپذیری سیستم را افزایش داده و تسهیلاتی را ایجاد می کنند. اما افزایش هزینه را نیز در پی دارند.

(تصویر3) : سیستم با بارهای(DC)و(AC)


5- سیستمهای متصل به شبکه برق شهری
این سیستمها به باتری ذخیره نیازی ندارند.چون خود شبکه برق عمل ذخیره سازی انرژی را انجام می دهد. انرژی اضافی تولید شده را مالک سیستم به شبکه شهری می فروشد و درصورت نیاز از شبکه شهری دریافت می کند.بر این اساس شرایطی باید فراهم شود تا خرید و فروش انرژی بین مالک و شبکه شهری امکانپذیر باشد.بدین منظور برخی از کمپانی های شبکه برق شهری کنتورهایی را به مشتریان خود می دهند که مقدار خرید و فروش الکتریسیته را معین می کند.

6- سیستمهای هیبریدی (مختلط)
اکثر مردم تمام انرژی الکتریکی مورد نیاز خود را فقط توسط سیستم فتوولتاییک تامین نمی کنند و معمولا روش دیگری از تامین انرژی را بکار می برند.
معمولترین راه در سیستمهای هیبریدی،یک موتور دیزلی یا گازی تولید کننده انرژی است که می تواند در کاهش هزینه های ابتدایی موثر باشد.در سیستمهای فتوولتاییک باید تمهیداتی را برای شرایط بد آب و هوایی در نظر گرفت.بدین منظور باید از باتریهایی استفاده کرد که به مقدار کافی بزرگ بوده و بتوانند انرژی لازم را در موقع نیاز فراهم کند.
از فواید سیستم های هیبریدی آنست که دارای حداقل دو سیستم شارژ مستقل هستند. از نمونه های این سیستم، مدولهای فتوولتاییکی است که دارای توربین های بادی می باشند. افزودن یک توربین بادی به این سیستم می تواند در مواقعی که خورشید تابش نداشته لیکن باد وزش داشته باشد، انرژی لازم تهیه شود.حتی می توان یک تولید کننده الکتریسیته را درون سیستم فتوولتاییک بادی قرار داد.این سیستم فتوولتاییک بادی تولید کننده، علاوه بر مزایای سیستمهای فتوولتاییک و تولید کننده، از منبع شارژ سوم باتریها نیز برخوردار است.

(تصویر4) : سیستمهای متصل به شبکه برق شهری


نتیجه گیری
بی تردید یکی از مهمترین فعالیتهای کشورهای پیشرفته در کاهش مصرف انرژیهای ناپاک،گسترش تکنولوژیهایی است که از منابع تجدیدپذیر و نامحدود انرژی استفاده می کنند. این موضوع تاثیر فراوانی را هم بر اقتصاد و هم بر محیط زیست در پی خواهد داشت.بدین معنی که با استفاده از منابع تجدید پذیر انرژی از پایان منابع فسیلی سوخت جلوگیری شده و مضرات زیست محیطی آنها نیز ایجاد نخواهد شد.تا زمانیکه از منابع انرژی تجدیدپذیر استفاده شود،سیستمهای فتوولتاییک یکی از بهترین راههای تولید انرژی از خورشید خواهند بود.ﺿﻤﻨﴼ بایستی به سود و زیان این سیستم نیز به شرح زیر توجه داشت.

الف- مزایای تکنولوژی فتوولتاییک
دوام:
تکنولوژی بکار رفته در ساخت مدولهای فتوولتاییک از مصالح بادوامی است.در گذشته دوام سیستمها را حدود 10 سال در نظر می گرفتند.اما با پیشرفتهای انجام شده،متوسط عمر مفید این سیستمها به 25 سال رسیده است.
هزینه های پایین حفظ و نگهداری
در سیستم منابع تجدیدناپذیر،هزینه های حمل و نقل مواد و نیروی کار بسیار بالا است.اما درسیستمهای فتوولتاییک چنین هزینه هایی در چرخه تولید وجود ندارد.زیرا سیستم به بازرسی های دوره ای و نگهداری های گهگاهی با هزینه اندک نیاز دارد.
عدم نیاز به مواد سوختی
در سیستمهای فتوولتاییک نیازی به منابع سوختی فسیلی و ... نمی باشد.بنابراین مضرات زیست محیطی ناشی از این منابع و هزینه های حمل و نقل و انبارداری آنها حذف می شود.
کاهش آلودگی صوتی
سیستمهای فتوولتاییک بدون حرکت و کاملا بی صدا بوده و آلودگی صوتی ندارد.
قابلیت نصب و راه اندازی سیستمهای فتوولتاییک در ظرفیتهای گوناگون:
با توجه به مدولهای پیش ساخته در این سیستمها می توان الکتریسیته را در مقیاسهای مختلف تولید کرد.چنانچه با سیستمهای فتوولتاییک می توان از چند میلی وات تا چندین مگاوات انرژی بدست آورد.اگر این سیستم را بصورت مدولهای کوچک و منفرد استفاده کنیم،برای نیازهای بسیارناچیز و اگر در مزرعه ای مجموعه ای از آرایشهای گسترده فتوولتاییک را بکار بریم، نیروگاهی عظیم را ایجاد کرده ایم.
عدم وابستگی به شبکه برق شهری
در مواقعی که انتقال برق شهری امکانپذیر نباشد،می توان از این سیستم ها بهره گیری کرد.زیرا بصورت مستقل الکتریسیته تولید کرده و نیازی به نگهداری فراوان ندارند.پس در مناطق دورافتاده و صعب العبور،استفاده از این سیستمها گزینه مناسبی خواهد بود.

ب- معایب تکنولوژی فتوولتاییک
1- هزینه های راه اندازی
مهمترین ایرادی که به این سیستمها وارد است،هزینه های بالای نصب و راه اندازی آنهاست.در حالیکه با نگاه کارشناسانه و دقیق،این سیستمها در درازمدت بصرفه خواهند بود.
2- وابستگی به شدت تابش خورشید
باتوجه به نیاز این سیستمها به نور خورشید،تغییرات جوی بر مقدار انرژی تولید شده در این سیستمها،موثر است.پس لازم است که این موضوع را در طراحی سیستمها مورد توجه قرار دهیم.
3- نیاز به ذخیره سازی انرژی
در بیشتر مواقع لازم است از باتریهایی بمنظور ذخیره انرژی استفاده شود که این موضوع سبب افزایش هزینه ها می شود.
4- عدم آشنایی مردم با سیستم فتوولتاییک
با توجه به نو بودن کاربرد تکنولوژی فتوولتاییک در ساختمان،تنها بخشی از مردم با امکانات و ارزشهای آن آشنا هستند و این موضوع در توسعه بازار آن تاثیر منفی دارد.



به مرور زمان تعداد سازمانهایی که در  پروژه های مربوط به انرژی خورشیدی وارد می شوند  در حال افزایش است و متخصصان  امریکایی پیش بینی می کنند تا سال ۲۰۵۰ که خیلی هم دور نیست تا ۶۹ درصد الکتریسیته و ۳۵ در صد کل انرژی ها در این کشور  از خورشید تامین شود  .

همچنین پیش بینی می شود تا سال ۲۰۲۰ تعداد زیادی سلولهای فتوولتالیک برای بدام انداختن انرژی خوشیدی ساخته و نصب شود  که با احتساب مبدلها و ناقل های انزژی هزینه ای برابر با ۴۲۰ میلیارد دلار  در بر خواهد داشت که سرمایه گذاری پر ریسکی محسوب می شود ولی بهر حال برای محیط زیست مفید و لازم است .

بزرگترین مزرعه خورشیدی امریکا :

اخیرا بزرگترین مزرعه خورشیدی امریکا که بزرگترین صفحه فتوولتالیک در امریکا محسوب می شود در نزدیکی نوادا گشایش یافت . این پروژه نیاز های پایه انرژی ۳۰۰۰ نفر را تامین می کند این نیروگاه ۳۰۰۰۰ مگاواتی در ۱۴۰ هکتار واقع شده و البته درست است که انرژی تولیدی ان زیاد قابل ملاحظه نیست ولی اصل کار بسیار با ارزش است و این سبز اندیشیدن  قدمی است در کاهش مصرف زغال سنگ .

ارتش امریکا که که مجری این طرح است اعلام کرده نیروگاه  های دیگری را نیز خواهد ساخت





مقدمه

با توسعه روزافزون شبكه­ هاي قدرت در دنيا مباحثي از قبيل تبديل انرژي ، انرژيهاي نوين ، كاربردهاي مختلف سيستمهاي ساخت دست بشر در صنعت و ارتباط اين موارد باهم باعث شده تا موضوع مهندسي قدرت به عنوان يكي از شاخه­ هاي بزرگ و برجسته در ميان درياي علوم خود را تجلي كند. امروزه در اكثر جاهايي از دنيا كه تمدني وجود داشته باشد مي­توان نفوذ شبكه­ هاي قدرت را ديد.

در اين ميان مبحث الكترونيك قدرت يكي از مهمترين شاخه ­هاي اين علم مي­باشد. ادوات الكترونيك قدرت امروزه در انواع مختلف و براي كاربردهاي گوناگوني ساخته شده­ اند. از آن جمله مي­توان به ركتيفاير­ها ، تنظيم­ كننده­ هاي AC-AC ، برشگرهاي ولتاژ وجريان (چاپر ها) ، اينورترها ، منابع تغذيه و .... اشاره كرد.
از اين بين اينورترها به عنوان يكي ازمهمترين و پركاربردترين اين ادوات مورد نظر مي­ باشند. كاربردهاي گوناگون اينورترها از جمله سيستمهاي تبديل
DC به AC در مواردي همچون انرژي هاي نوين، درايو ماشين هاي الكتريكي و کنترل دور موتورهای القایی، UPS ها، انتقال انرژی در خطوط (HVDC)،
ادوات FACTS و .... مورد بحث روز مي­ باشد.

مروري بر اينورترها

اینورترinverter

بسته به نوع كاربرد ، نوع كليد ، نوع شبكه كه اينورتر به آن وصل مي شود و... اينورترهاي مختلفي مورد استفاده قرار مي گيرند. در اين قسمت به بررسي كوتاهي راجع به اين انواع مي­پردازيم.


در حالت كلي از لحاظ نوع تغذيه اينورتر و باري كه اينورتر انرا تغذيه مي كند ، مي توان اينورترها را به دو گروه زير تفسيم كرد :

  • اينورترهاي منبع ولتاژ VSI .
  • اينورترهاي منبع جريان CSI.

اينورترهاي منبع جريان بيشتر در كاربردهاي درايوهاي ماشينهاي بزرگ صنعتي كاربرد دارند يا در جاهائي كه بحث توان بالا وجود دارد در اين اينورترها ورودي DC اينورتر جريان مي باشد و خروجي AC سينوسي آن ولتاژ . اما اينورترهاي منبع ولتاژي برعكس مي باشد يعني ورودي DC ولتاژ و خروجي AC سينوسي جريان مي باشد . در هر دو اين اينورترها توان قابليت انتقال در هر دو سمت را دارا مي باشد يعني در صورتي كه ولتاژ و جريان هم علامت باشند سيستم بصورت اينورتر و در صورتي كه مختلف العلامت باشند سيستم بصورت ركتيفاير عمل مي كند.


از لحاظ نوع شبكه متصل به اينورتر مي توان آنها را به دو دسته زير تقسيم كرد :

  • اينورترهاي حقيقي
  • اينورترهاي مجازي

اگر شبكه اي كه اينورتر به آن وصل مي باشد يك شبكه اكتيو باشد مثل كاربردهاي توليد انرژي هاي نوين و HVDC در اين صورت اينورتر يك اينورتر مجازي مي باشد يعني اينورتر در حقيقت يك مبدل پل تريستوري با زاويه آتش بزرگتر از 90 درجه خواهد بود . اما در صورتي كه اين شبكه پسيو باشد اينورتر يك اينورتر حقيقي بوده و عمل تبديل مستقيم DC به AC را انجام مي دهد.


از لحاظ نوع كموتاسيون مي­توان به دو دسته­بندي زير رسيد :

  • اينورترهاي با كموتاسيون طبيعي ، كموتاسيون خط.
  • اينورترهاي با كموتاسيون اجباري

كموتاسيون طبيعي بيشتر در سيستمهاي متصل به شبكه استفاده مي­گردد ليكن در كموتاسيون اجباري از طريق مدار جانبي كموتاسيون صورت مي­گيرد.


از لحاظ نوع شبكه نيز مي­توان تقسيم بندي زير را انجام داد :

  • اينورترهاي تك فاز.
  • اينورترهاي سه فاز.

كه در واقع به نوع بار و نوع كاربرد بستگي دارند خود اينورترهاي تك فاز نيز داراي انواع مختلفي مي­باشند مانند اينورترهاي نيم موج ، تمام موج و پوش پول كه هر كدام در كاربردهاي مخصوصي مورد استفاده دارند .

همچنين از بابت نوع مدار تحريك عناصر كليدي مي توان اينورترها را به انواع زير تقسيم بندي كرد:

  • اينورترهاي موج مربعي كه در اين انواع عمل كنترل ولتاژ از طريق ركتيفاير كنترل مي­گردد تا اينكه دامنه موج AC خروجي را كنترل كند و اينورتر فقط عمل كنترل فركانس را انجام مي دهد . شكل موج خروجي در اين حالت مربعي مي باشد.
      • اينورترهاي با مدولاسيون پالسي: در اين سيستمها ركتيفاير معمولا بصورت ديودي بوده و عمل كنترل ولتاژ و فركانس فقط توسط اينورتر صورت مي­گيرد . اين كار از طريق اعمال الگوهاي مختلف پالس به كليدهاي اينورتر صورت مي­گيرد . الگوهاي مختلفي براي نزديك تر كردن سيگنال خروجي به فرم سينوسي وجود دارند از جمله: PWM,SPWM,PAM,SVM,... كه هركدام دركاربردهاي بخصوصي استفاده مي­گردند.


از سوي ديگر مي توان تقسيم­بندي را از لحاظ تعداد سطوح سيگنال خروجي انجام داد:

  • اينورترهاي دو سطحي: در اين سيستمها شكل موج خروجي داراي دو سطح خروجي مثبت و منفي مي­باشد.
  • اينورترهاي سه سطحي: كه در اين سيسستمها علاوه بر دو سطح قبلي شكل موج سطح صفر نيز مابين آنها اضافه مي­گردد. اين كار با انجام عمل حذف ولتاژي در اينورترها صورت مي­گيرد.
  • اينورترهاي چند سطحي: در اين انواع از اينورترهائي با تعداد چند عنصر كليدي در هر بازوي پل استفاده مي­گردد كه با تركيب مناسب اين عناصر باهم مي توان به چندين سطح در سيگنال خروجي رسيد. اين عمل را با اتصال موازي اينورترها نيز مي توان انجام داد . فايده اين عمل در كاهش ابعاد سيستم فيلترينگ مي­باشد.

اما انواع ديگري از اينورترهاي پركاربرد در صنعت وجود دارند كه بيشتر براي كاربردهاي فركانس بالا استفاده مي­گردند و با نام اينورترهاي تشديدي خوانده مي شوند.


در اين اينورترها كليد زني عناصر در لحظه صفر شدن ولتاژ يا جريان صورت مي­گيرد. لذا كاهش قابل ملاحظه اي در مقدار تلفات سويچينگ بوجود مي­آورد. اين اينورترها به دو دسته زير تقسيم مي گردند.:

1-اينورترهاي با تشديد بار : در اين نوع مبدلها از يك بار LC براي ايجاد رزونانس استفاده مي شود . ليكن بسته به مقادير مختلف در مقدار ضريب ميرايي و فركانس اينورتر ؛ اين سيستمها مي­توانند حالتهاي مختلف عملكردي داشته باشند كه هريك براي كاربرد خاصي استفاده مي­گردند. خود اين اينورترها دو نوع مي باشند

  • - اينورترهاي تشديدي با مدار تشديد سري: كه در اين انواع از يك سيستم رزونانسي سري در خروجي اينورتر به همراه بار استفاده مي­گردد و وجود سلف سري باعث پيوستگي در جريان خروجي خواهد شد. لذا اين اينورتر بايستي از طريق يك منبع ولتاژ تغذيه گردد يعني يك اينورتر منبع ولتاژ مي باشد
  • - اينورترهاي تشديدي با مدار تشديد موازي: كه در اين انواع از يك سيستم رزونانسي موازي در خروجي اينورتر به همراه بار استفاده مي­گردد و وجود خازن موازي باعث پيوستگي در ولتاژ خروجي خواهد شد. لذا اين اينورتر بايستي از طريق يك منبع جريان تغذيه گردد يعني يك اينورتر منبع جريان مي باشد

2-اينورترهاي با لينك DC تشديدي: در اين سيستمها به ولتاژ DC ورودي به اينورتر اجازه داده مي­شود تا حول يك مقدار ثابت نوساناتي را داشته باشد ، معمولا بين صفر و يك مقدار مثبت، در اين حالت ولتاژ ورودي طي زمان محدودي صفر مي ماند و اجازه سويچينگ در اين لحظات به كليدهاي اينورتر داده مي­شود.


در این بخش قصد داریم تا در مورد سروو موتور ها بحث کنیم . یه سری مطلب می ذاریم و کم کم تو پست های بعدی تکمیلش می کنیم...


سروو موتورها ( Servomotor ) :

سروو یک موتور گیربکس است که از محور خروجی آن فیدبک گرفته شده است. یعنی می توان موقعیت آنرا نعیین کرد. البته این کار را خود سروو انجام می دهد. تنها کاری که ما باید انجام دهیم این است که به آن پالس های مورد نیاز را به صورت پشت سر هم وارد کنیم.



این عکس کوچک شده است برای مشاهده ی سایز اصلی کلیک کنید

سروو ها معمولا سه تا سیم دارند.

یک سیم سیم vcc است. این سیم باید به مثبت ۴.۸ تا ۶ ولت وصل شود. سیم دیگه سیم gnd است که باید به صفر ولت وصل شود.

سیم دیگر که معمولا از همه سیم ها کمتر نیز است سیم دیتا است که باید پالس ها به آن وارد شود.

این پالس ها باید بین ۱.۲۵ تا ۱.۷۵ میکرو ثانیه یک باشد و حدود ۱۵ میلی ثانیه صفر.

اگر پالس های با طول یک ۱.۵ میلی ثانیه یک به سروو اعمال کنیم هد آن درست در وسط می ایستد.

پالس ها باید به صورت متوالی به سروو اعمال شود وگرنه سروو خاموش می شود.

این عکس کوچک شده است برای مشاهده ی سایز اصلی کلیک کنید


این عکس کوچک شده است برای مشاهده ی سایز اصلی کلیک کنید

برای هر کاری که می خاهیم از سروو استفاده می کنیم باید به ویژگی های آن توجه کنیم. از جمله زاویه چرخش آن . قدرت و ...
__________________

يک سيستم سروو شامل موتور درايو و کنترل کننده است . شماتيک يک سيستم سروو در تصوير زير آورده شده است



سروو 09122659154

بعد از پيکر بندی سيستم بالا ، سيستم اماده کار است . کنترل کننده (PLC) به درايو فرمان های لازم را می دهد و درايو اين فرمان ها را به سيم قدرت که شامل IGBT و MOSFET می باشد اعمال می کند و موتور شروع به حرکت می کند . با حرکت موتور عنصر فيدبک موقعيت موتور را برای درايو ارسال می کند و درايو موقعيت موتور را تشخيص می دهد .

خروجی فرمان درايو حالت موتور و درايو را به کنترل اعلام می کند . برای مثال زمانی که موتور Over lood  می شود و يا موتور به سرعت دلخواه ما رسد يا در موقعيت داده قرار می گيرد .

پياده سازی سيستم کنترلی PID در درايو باعث شده که دقت آن به مراتب افزايش يابد .



سيم کشی فيدبک :

برای سيم کشی فيدبک موتور، بايد به کاتالوگ مراجعه نمود . عدم سيم کشی صحيح موجب می شود موتور راه اندازی نشود و سروو آلارم دهد يعنی توسط خروجی های فرمان درايو به PLC فرمان دهد که سيستم فيدبک قطع است و يا روی صفحه نمايش خود اين آلارم را نشان بدهد .

سيم کشی فرمان :

سيم کشی فرمان رابط بين PLC و سروو درايو را برقرار می کند تا فرمان های PLC به سروو درايو برسد . اين فرمان ها شامل فرمان روشن / خاموش شدن موتور ، فرمان توقف موتور ، فرمان پالس ، فرمان جهت چرخش موتور و ... فرمان های ديگری می باشد که پرداختن به جزئيات آن ها خارج از اين گزارش است .

يکی از مهمترين فرمان های درايو ، فرمان پالس است که موقعيت موتور را تنظيم می کند . در اکثر سروو موتورهای دلتا رزولوشن انکدر موتورها  ppr ۲۵۰۰ است . بنابر اين درايو با در يافت ۱۰۰۰۰پالس از کنترل کننده ، موتور را يک دور خواهد چرخاند . بنابر اين يک سروو موتور به راحتی می تواند با دقت ۰۳۶/۰ درجه حرکت کند که معادل يک پالس می باشد . در اينجاست که می توان به دقت هر دو موتور پی برد .

پيکربندی يک سيستم سروو :

پيکربندی عبارتست از کليه مراحلی که بايد طی نمود تا سيستم آماده بهره وری قرار گيرد . برای اينکه يک سيستم سروو اماده کار شود بايئد شماتيک تصوير صفحه ( ) را پياده سازی کرد بعد از انتخاب سروو موتور ، انتخاب PLC از اهميت خاصی برخوردار است چرا که به عنوان Moster در سيستم کنترلی بايد تواناي لازم جهت کاربرد مورد نطر را داشته باشد . برای تعداد ورودی ، خروجی های آن ، فرکانس خروجی تعداد کانترها و از همه مهمتر سرعت اجرای برنامه آن از آنجا از سروو موتور ها اغلب در سيستم های با سرعت و دقت بالا استفاده می شود .زمان هر بار اجرای برنامه PLC از اهميت خاصی برخوردار است . در حال حاضر PLC های سری SV دلتا بهترين گزينه جهت انتخاب يک کنترلر مناسب است و ويژگی های يک کنترل خوب برای سرووهای دلتا را دارا می باشد.

پيکربندی سيستم سروو شامل قسمت های زير می باشد :

سيم کشی قدرت : که خود شامل دو قسمت می شود . اعمال تغذيه به درايو و اتصال روی درايو به موتور که خروجی از نوع سه فاز می­باشد .

هنگام اعمال تغذيه به درايو بايد توجه کرد که درايو از نوع تک فاز است يا سه فاز . اعمال تغذيه سه فاز به سروو موتور به جای تک فاز موجب سوختن درايو خواهد شد که در اين گونه مواقع اغلب از کنترل فاز و کنتاکتور جهت کنترل فازها استفاده می­شود .

تنظيم پارامترها

از آنجا که يک سروو موتور می تواند کاربردهای منظمی داشته باشد بايد کاربرد آن را مشخص نمود تنظيم پارامترها يعنی قراردادن اعداد تعيين شده در رجيسترهای داخل درايو نامود کاری سروو را مشخص می کند .

در سروو موتورهای سری A دلتا کليدهايي جهت تغيير پارامترهای درايو بر روی آن تعبيه شده است ولی روی سروو سری B دلتا با پيشوند ASDB می باشد ، برای تغيير پارامترها بايد از Key pad مخصوص استفاده کرد .

راه ديگر تغيير پارامترها استفاده از نرم افزار می باشد که با انتقال سروو درايو به رايانه پارامترها را تغيير پارامترها را تغيير می دهند . پارامترها به دسته های خاص تقسيم شده اند برای مثال پارامترهای عمودی ، پارامترهای شبکه ، پارامترهای PID ، پارامترهای مد کنترلی و ...

به هر گروه پارامتر يک شماره نسبت می دهند ، برای مثال پارامترهای عمودی را با P2-xx نشان می دهند که xx شماره پارامتر آن است .

 شرکت دلتا تایوان یکی ار شرکت های بزرگ تولید کننده تجهیزات اتوماسیون صنعتی در حوزه جنوب شرق اسیا است .

یکی از محصولات تولیدی این شرکت که در شاخه اتوماسیون صنعتی قرار می گیرد PLC های این شرکت است .

PLC های دلتا دستورات قوی برای POSITION CONTROL و همچنین MOTION CONTROL دارند .

بطور خلاصه این دستورات مطابق جدول زیر است .

PLSV

این دستور روی خروجی PLC با فرکانس ثابت پالس تولید میکند .

PLSY

این دستور روی خروجی PLC با فرکانس ثابت تعداد مشخصی پالس تولید میکند .

DDRVI

این دستور مشابه PLSY می باشد با قابلیت  INCRIMENTAL کنترل و قابلیت های دیگر

DDRVA

این دستور مشابه PLSY می باشد با قابلیت  ABSOLOUTE کنترل و قابلیت های بیشتر

 این دستورات فقط دستورات خروجی پالس هستند  و بیشتر برای سیستم های کنترب حلقه باز استفاده می شود .  برای سیستم های با کنترل حلقه بسته دستورات دیگری باید استفاده کرد که در پست های بعدی بررسی خواهیم کرد .


امروزه در اکثر سازمانها و  شرکتها , میزان قابل توجهی از تماسهای تلفنی صرف ارتباطات مابین دفاتر مرکزی و مراکز تابعه میگردد که در نتیجه آن هزینه سربار فراوانی را بر مجموعه تحمیل مینماید.

 با توجه به رشد شبکه های کامپیوتری که هر روزه دامنه قابلیت های سرویس دهی خود را بیش از پیش افزایش میدهند ، یکی از کاربردی ترین این سرویس ها قابلیت برقراری ارتباط صوتی و انتقال خطوط تلفن بر روی شبکه میباشد ، بطوریکه بدون نیاز اتصال به مراکز مخابراتی و تنها از طریق شبکه , نیاز ارتباطی شما با داخل و خارج محیط تامین میگردد.







مزایای قابل توجه این سیستم:

 فراهم آوردن مکالمات رایگان بین مراکز تابعه (دفتر مرکزی , کارخانه ، انبار , واحد فروش و مراکز توزیع)
 استفاده از خطوط داخلی و شهری دفتر مرکزی، از محل کارخانه و بالعکس
 از بین بردن هزینه های مکالمه بین شهری به میزان 80 درصد
 امکان برقراری ارتباط با تمامی خطوط داخلی تعریف شده در هر نقطه
 قابلیت انتقال شماره تلفن خطوط مورد نظر به نقاط دیگر
 افزایش سود و ایجاد بهره وری و بازگشت هزینه صرف شده در مدت زمان بسیار کوتاه
 عدم وابستگی به محدودیت جغرافیایی ( در تمامی نقاط جهان )
 بهرهمندی از سیستم با اختصاص هزینه اندک
 دارا بودن استاندارد H323.V3
 پشتیبانی از سیستم Caller ID
 قابلیت ارسال فکس به نقاط تحت پوشش
 قابلیت راه اندازی بدون نیاز به تغییرات در سیستم شبکه و تلفنی فعلی
